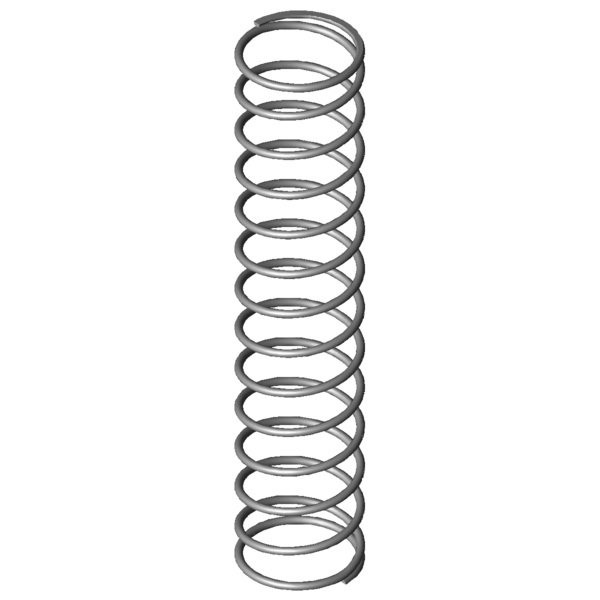

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
63,5
mm
diamètre d'enroulement moyen
De
68
mm
diamètre extérieur d'enroulement
Dd
57,1
mm
diamètre maximal du mandrin
Dh
70,7
mm
diamètre minimum de la douille
L0
325
mm
longueur libre
Lk
mm
longueur de flambage
Fn
266,053
N
force maximum en cas de charge statique
Ln
87,68
mm
longueur minimum en cas de charge statique
sn
237,32
mm
flexion maximum en cas de charge statique
Fndyn
253,471
N
force maximum pour charge dynamique
Lndyn
98,9
mm
longueur minimum pour utilisation dynamique
shdyn
119,46
mm
course maximum en cas d'utilisation dynamique
S
25,64
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,121
N/mm
raideur du ressort
Masse
363,6528
g
masse d'un ressort
Fntol
21,27
N
tolérance (+/-) pour force maximum statique
Fndtol
21,05
N
tolérance (+/-) pour force maximum dynamique
Detol
1,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
12,73
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AL
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
