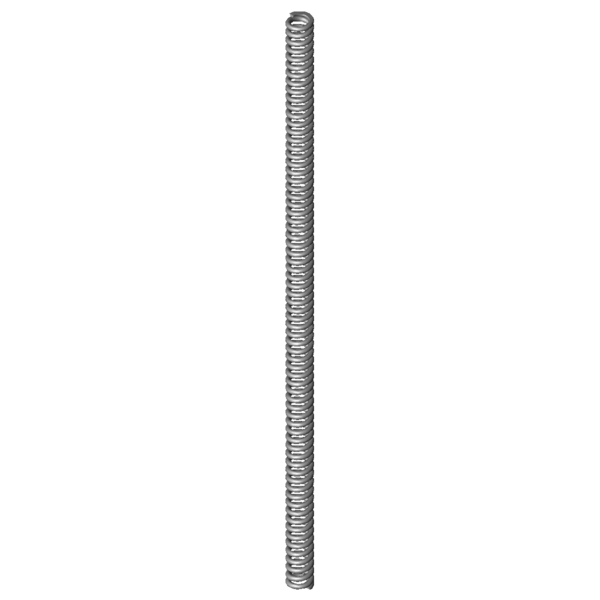

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
17
mm
diamètre d'enroulement moyen
De
21
mm
diamètre extérieur d'enroulement
Dd
12,1
mm
diamètre maximal du mandrin
Dh
22
mm
diamètre minimum de la douille
L0
505
mm
longueur libre
Lk
498,65
mm
longueur de flambage
Fn
1118,867
N
force maximum en cas de charge statique
Ln
336,9
mm
longueur minimum en cas de charge statique
sn
168,1
mm
flexion maximum en cas de charge statique
Fndyn
812,693
N
force maximum pour charge dynamique
Lndyn
382,9
mm
longueur minimum pour utilisation dynamique
shdyn
22,65
mm
course maximum en cas d'utilisation dynamique
S
7,314
mm
pas, écart de milieu du fil à milieu du fil
n
68,5
nombre
de spires utiles
nt
nombre
total de spires
R
6,656
N/mm
raideur du ressort
Masse
374,0057
g
masse d'un ressort
Fntol
83,7
N
tolérance (+/-) pour force maximum statique
Fndtol
74,2
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
7,98
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AN
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
