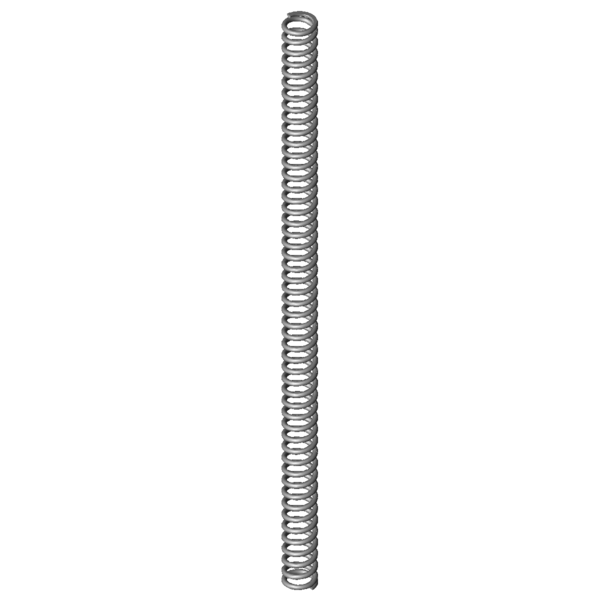

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
23
mm
diamètre d'enroulement moyen
De
27
mm
diamètre extérieur d'enroulement
Dd
18,2
mm
diamètre maximal du mandrin
Dh
28,1
mm
diamètre minimum de la douille
L0
505
mm
longueur libre
Lk
493,29
mm
longueur de flambage
Fn
810,44
N
force maximum en cas de charge statique
Ln
291,5
mm
longueur minimum en cas de charge statique
sn
213,5
mm
flexion maximum en cas de charge statique
Fndyn
653,286
N
force maximum pour charge dynamique
Lndyn
332,9
mm
longueur minimum pour utilisation dynamique
shdyn
31,72
mm
course maximum en cas d'utilisation dynamique
S
10,33
mm
pas, écart de milieu du fil à milieu du fil
n
48,5
nombre
de spires utiles
nt
nombre
total de spires
R
3,796
N/mm
raideur du ressort
Masse
362,4594
g
masse d'un ressort
Fntol
48,7
N
tolérance (+/-) pour force maximum statique
Fndtol
42,6
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
7,4
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AR
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
