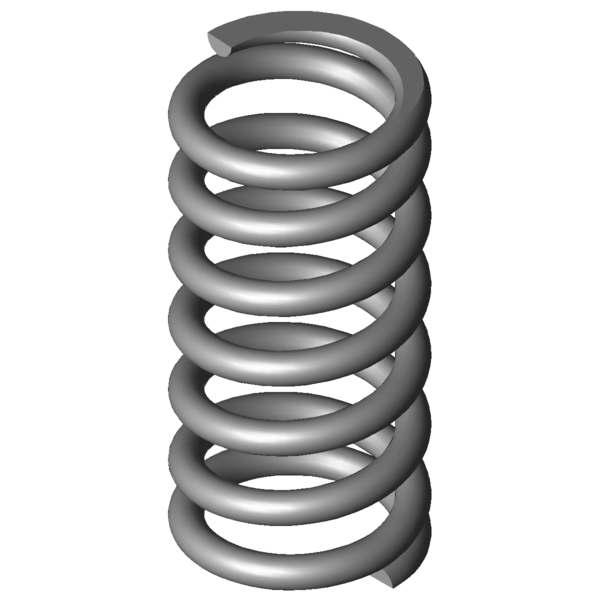

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
25
mm
diamètre d'enroulement moyen
De
29
mm
diamètre extérieur d'enroulement
Dd
20,3
mm
diamètre maximal du mandrin
Dh
30
mm
diamètre minimum de la douille
L0
60,5
mm
longueur libre
Lk
mm
longueur de flambage
Fn
704,052
N
force maximum en cas de charge statique
Ln
33,49
mm
longueur minimum en cas de charge statique
sn
27,01
mm
flexion maximum en cas de charge statique
Fndyn
613,841
N
force maximum pour charge dynamique
Lndyn
36,95
mm
longueur minimum pour utilisation dynamique
shdyn
4,3
mm
course maximum en cas d'utilisation dynamique
S
10,273
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
26,065
N/mm
raideur du ressort
Masse
58,5115
g
masse d'un ressort
Fntol
48,17
N
tolérance (+/-) pour force maximum statique
Fndtol
47,37
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,18
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AD
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
