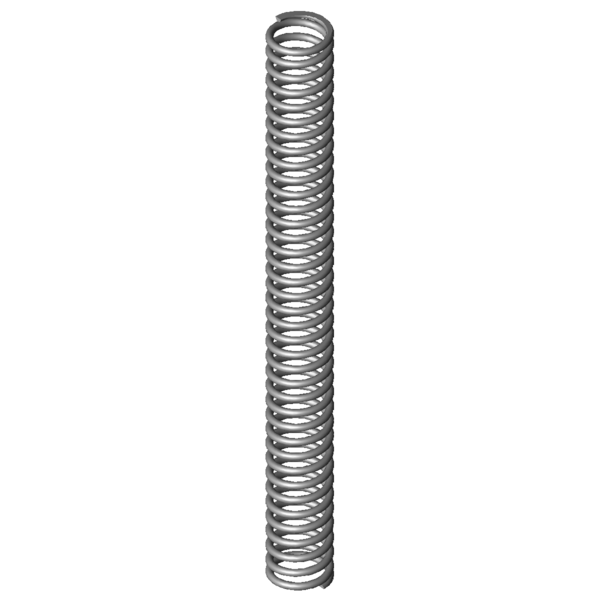

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
30
mm
diamètre d'enroulement moyen
De
34
mm
diamètre extérieur d'enroulement
Dd
25,2
mm
diamètre maximal du mandrin
Dh
35
mm
diamètre minimum de la douille
L0
330
mm
longueur libre
Lk
298,08
mm
longueur de flambage
Fn
338,855
N
force maximum en cas de charge statique
Ln
180,92
mm
longueur minimum en cas de charge statique
sn
149,08
mm
flexion maximum en cas de charge statique
Fndyn
308,259
N
force maximum pour charge dynamique
Lndyn
194,38
mm
longueur minimum pour utilisation dynamique
shdyn
92,31
mm
course maximum en cas d'utilisation dynamique
S
8,932
mm
pas, écart de milieu du fil à milieu du fil
n
36,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,273
N/mm
raideur du ressort
Masse
360,431
g
masse d'un ressort
Fntol
26,16
N
tolérance (+/-) pour force maximum statique
Fndtol
25,63
N
tolérance (+/-) pour force maximum dynamique
Detol
0,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
7,65
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AH
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
