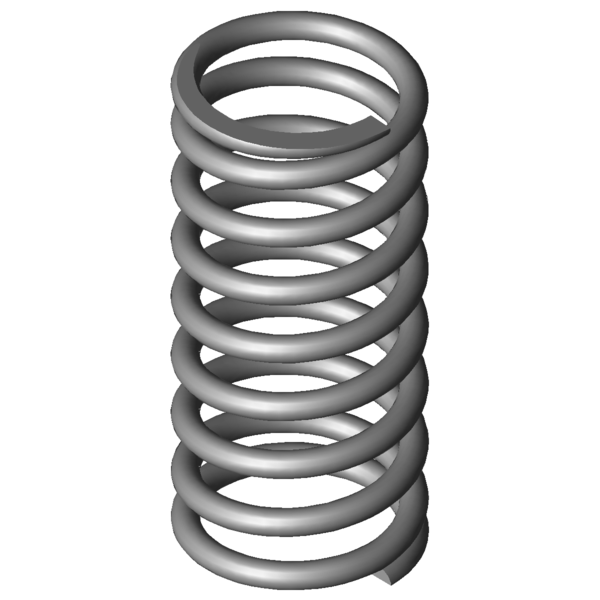

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
31
mm
diamètre d'enroulement moyen
De
35
mm
diamètre extérieur d'enroulement
Dd
26,3
mm
diamètre maximal du mandrin
Dh
36
mm
diamètre minimum de la douille
L0
76
mm
longueur libre
Lk
mm
longueur de flambage
Fn
372,487
N
force maximum en cas de charge statique
Ln
41,32
mm
longueur minimum en cas de charge statique
sn
34,68
mm
flexion maximum en cas de charge statique
Fndyn
343,943
N
force maximum pour charge dynamique
Lndyn
43,98
mm
longueur minimum pour utilisation dynamique
shdyn
16,92
mm
course maximum en cas d'utilisation dynamique
S
10,286
mm
pas, écart de milieu du fil à milieu du fil
n
7
nombre
de spires utiles
nt
nombre
total de spires
R
10,741
N/mm
raideur du ressort
Masse
87,0652
g
masse d'un ressort
Fntol
30,17
N
tolérance (+/-) pour force maximum statique
Fndtol
29,67
N
tolérance (+/-) pour force maximum dynamique
Detol
0,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,86
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AD
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
