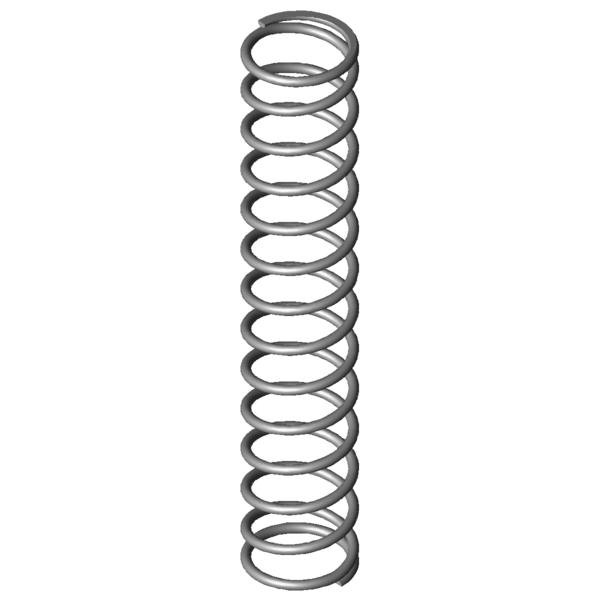

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
40
mm
diamètre d'enroulement moyen
De
44
mm
diamètre extérieur d'enroulement
Dd
34,9
mm
diamètre maximal du mandrin
Dh
45,8
mm
diamètre minimum de la douille
L0
235
mm
longueur libre
Lk
133,45
mm
longueur de flambage
Fn
460,6
N
force maximum en cas de charge statique
Ln
70,5
mm
longueur minimum en cas de charge statique
sn
164,5
mm
flexion maximum en cas de charge statique
Fndyn
415,436
N
force maximum pour charge dynamique
Lndyn
86,63
mm
longueur minimum pour utilisation dynamique
shdyn
26,9
mm
course maximum en cas d'utilisation dynamique
S
18,48
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,8
N/mm
raideur du ressort
Masse
180,9957
g
masse d'un ressort
Fntol
23,81
N
tolérance (+/-) pour force maximum statique
Fndtol
23,56
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
4,84
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AF
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
