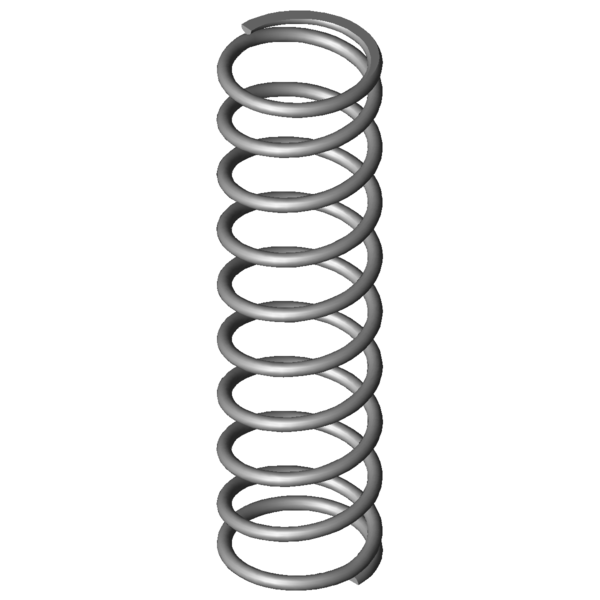

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
40
mm
diamètre d'enroulement moyen
De
44
mm
diamètre extérieur d'enroulement
Dd
34,9
mm
diamètre maximal du mandrin
Dh
45,8
mm
diamètre minimum de la douille
L0
160
mm
longueur libre
Lk
mm
longueur de flambage
Fn
450,882
N
force maximum en cas de charge statique
Ln
50,5
mm
longueur minimum en cas de charge statique
sn
109,5
mm
flexion maximum en cas de charge statique
Fndyn
415,388
N
force maximum pour charge dynamique
Lndyn
59,12
mm
longueur minimum pour utilisation dynamique
shdyn
18,3
mm
course maximum en cas d'utilisation dynamique
S
18,353
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
4,118
N/mm
raideur du ressort
Masse
131,0658
g
masse d'un ressort
Fntol
24,62
N
tolérance (+/-) pour force maximum statique
Fndtol
24,31
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,49
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AE
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
