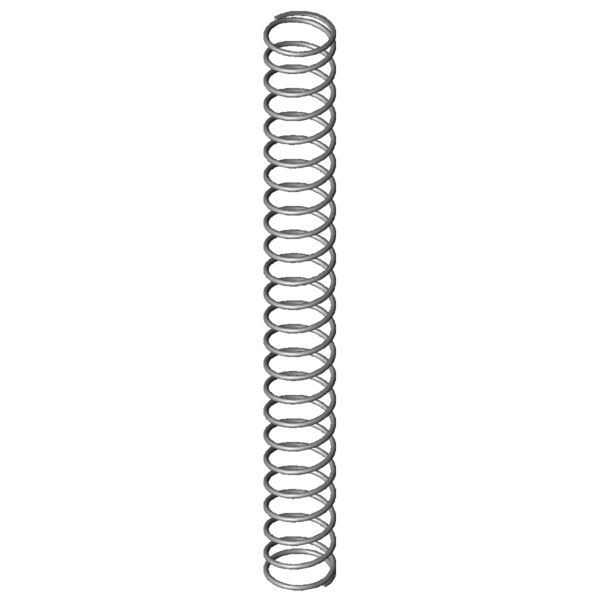

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
54
mm
diamètre extérieur d'enroulement
Dd
44,8
mm
diamètre maximal du mandrin
Dh
56,2
mm
diamètre minimum de la douille
L0
490
mm
longueur libre
Lk
429,22
mm
longueur de flambage
Fn
288,238
N
force maximum en cas de charge statique
Ln
128,09
mm
longueur minimum en cas de charge statique
sn
361,91
mm
flexion maximum en cas de charge statique
Fndyn
276,255
N
force maximum pour charge dynamique
Lndyn
143,14
mm
longueur minimum pour utilisation dynamique
shdyn
119,28
mm
course maximum en cas d'utilisation dynamique
S
21,6
mm
pas, écart de milieu du fil à milieu du fil
n
22,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,796
N/mm
raideur du ressort
Masse
382,2753
g
masse d'un ressort
Fntol
18,24
N
tolérance (+/-) pour force maximum statique
Fndtol
18,03
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
14,24
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AJ
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
