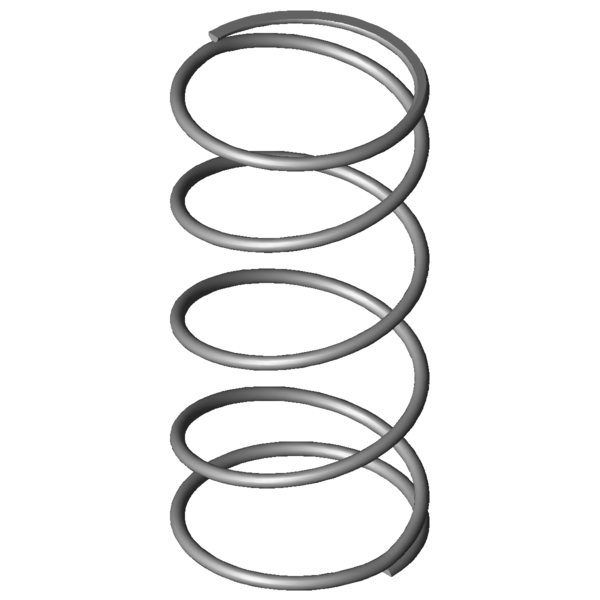

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
66
mm
diamètre d'enroulement moyen
De
70
mm
diamètre extérieur d'enroulement
Dd
60
mm
diamètre maximal du mandrin
Dh
73,7
mm
diamètre minimum de la douille
L0
145
mm
longueur libre
Lk
mm
longueur de flambage
Fn
257,969
N
force maximum en cas de charge statique
Ln
29,12
mm
longueur minimum en cas de charge statique
sn
115,88
mm
flexion maximum en cas de charge statique
Fndyn
250,038
N
force maximum pour charge dynamique
Lndyn
32,68
mm
longueur minimum pour utilisation dynamique
shdyn
24,96
mm
course maximum en cas d'utilisation dynamique
S
40,286
mm
pas, écart de milieu du fil à milieu du fil
n
3,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,226
N/mm
raideur du ressort
Masse
113,2783
g
masse d'un ressort
Fntol
21,83
N
tolérance (+/-) pour force maximum statique
Fndtol
21,7
N
tolérance (+/-) pour force maximum dynamique
Detol
1,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
6,69
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AG
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
