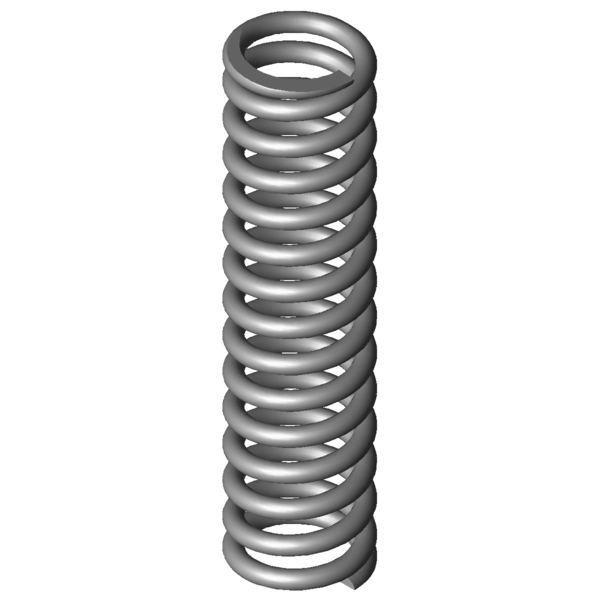

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,6
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
21,4
mm
diamètre d'enroulement moyen
De
25
mm
diamètre extérieur d'enroulement
Dd
17
mm
diamètre maximal du mandrin
Dh
26
mm
diamètre minimum de la douille
L0
101
mm
longueur libre
Lk
mm
longueur de flambage
Fn
459,564
N
force maximum en cas de charge statique
Ln
61,16
mm
longueur minimum en cas de charge statique
sn
39,84
mm
flexion maximum en cas de charge statique
Fndyn
418,274
N
force maximum pour charge dynamique
Lndyn
64,74
mm
longueur minimum pour utilisation dynamique
shdyn
14,47
mm
course maximum en cas d'utilisation dynamique
S
7,492
mm
pas, écart de milieu du fil à milieu du fil
n
13
nombre
de spires utiles
nt
nombre
total de spires
R
11,535
N/mm
raideur du ressort
Masse
81,1391
g
masse d'un ressort
Fntol
36,66
N
tolérance (+/-) pour force maximum statique
Fndtol
35,94
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,1
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AE
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
