Page de détail Ressorts de compression: VD-308A-05 | Acier inoxydable Ø 3,2 x 18,8 x 113 mm

Prix échelonnés (Groupe de prix: S)

QuantitéPrix unitaire [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

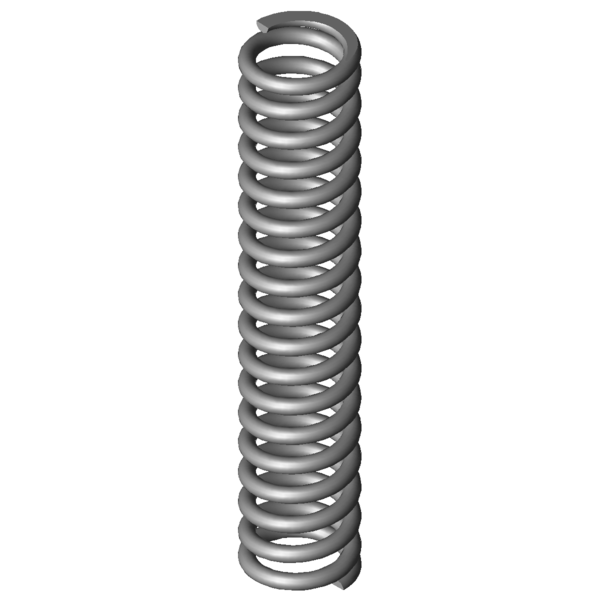

Image CAO Ressorts de compression VD-308A-05

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 3,2 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 18,8 mm diamètre d'enroulement moyen
De 22 mm diamètre extérieur d'enroulement
Dd 14,8 mm diamètre maximal du mandrin
Dh 22,9 mm diamètre minimum de la douille
L0 113 mm longueur libre
Lk 67,42 mm longueur de flambage
Fn 383,166 N force maximum en cas de charge statique
Ln 67,21 mm longueur minimum en cas de charge statique
sn 45,79 mm flexion maximum en cas de charge statique
Fndyn 349,638 N force maximum pour charge dynamique
Lndyn 71,22 mm longueur minimum pour utilisation dynamique
shdyn 17,02 mm course maximum en cas d'utilisation dynamique
S 6,655 mm pas, écart de milieu du fil à milieu du fil
n 16,5 nombre de spires utiles
nt nombre total de spires
R 8,369 N/mm raideur du ressort
Masse 69,4624 g masse d'un ressort
Fntol 29,74 N tolérance (+/-) pour force maximum statique
Fndtol 29,15 N tolérance (+/-) pour force maximum dynamique
Detol 0,35 mm tolérance (+/-) du diamètre extérieur
L0tol 2,37 mm tolérance (+/-) pour longueur libre
Groupe de prix S - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2

Pays d'origine: DE | Numéro de tarif douanier: 73202081
