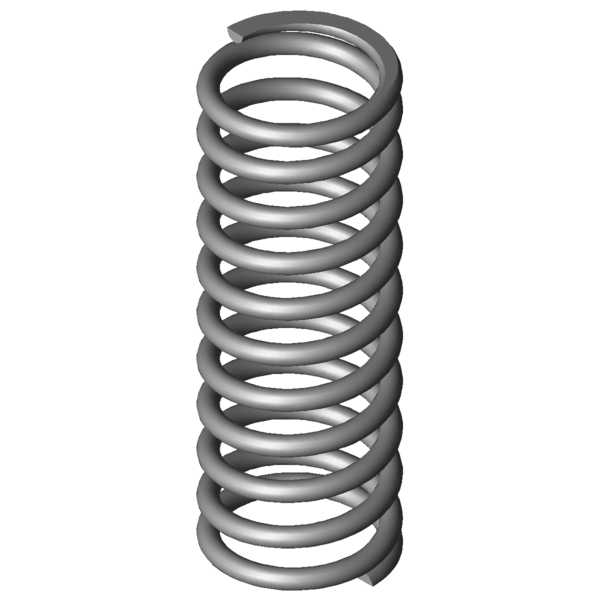

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
25
mm
diamètre d'enroulement moyen
De
28,2
mm
diamètre extérieur d'enroulement
Dd
21
mm
diamètre maximal du mandrin
Dh
29,3
mm
diamètre minimum de la douille
L0
79,4
mm
longueur libre
Lk
mm
longueur de flambage
Fn
227,32
N
force maximum en cas de charge statique
Ln
42,62
mm
longueur minimum en cas de charge statique
sn
36,78
mm
flexion maximum en cas de charge statique
Fndyn
209,353
N
force maximum pour charge dynamique
Lndyn
45,53
mm
longueur minimum pour utilisation dynamique
shdyn
23,99
mm
course maximum en cas d'utilisation dynamique
S
8,021
mm
pas, écart de milieu du fil à milieu du fil
n
9,5
nombre
de spires utiles
nt
nombre
total de spires
R
6,181
N/mm
raideur du ressort
Masse
57,4193
g
masse d'un ressort
Fntol
18,84
N
tolérance (+/-) pour force maximum statique
Fndtol
18,53
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,07
mm
tolérance (+/-) pour longueur libre
Groupe de prix
P
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
