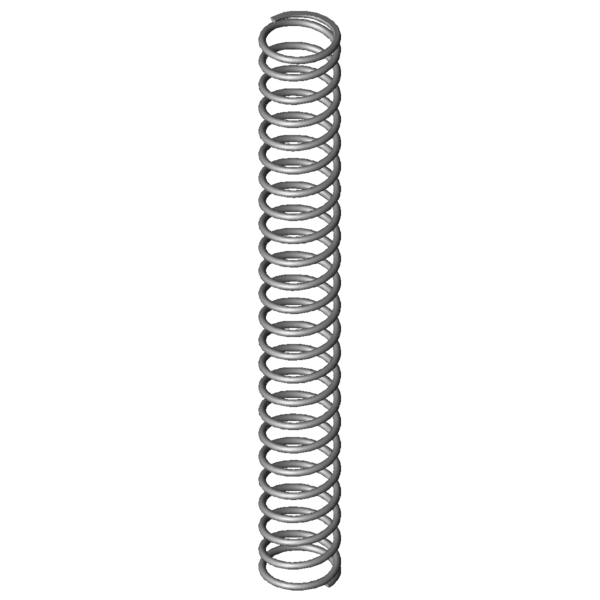

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
32
mm
diamètre d'enroulement moyen
De
35,2
mm
diamètre extérieur d'enroulement
Dd
27,8
mm
diamètre maximal du mandrin
Dh
36,9
mm
diamètre minimum de la douille
L0
280
mm
longueur libre
Lk
235,4
mm
longueur de flambage
Fn
228,48
N
force maximum en cas de charge statique
Ln
96,4
mm
longueur minimum en cas de charge statique
sn
183,6
mm
flexion maximum en cas de charge statique
Fndyn
217,28
N
force maximum pour charge dynamique
Lndyn
105,4
mm
longueur minimum pour utilisation dynamique
shdyn
76,95
mm
course maximum en cas d'utilisation dynamique
S
12,302
mm
pas, écart de milieu du fil à milieu du fil
n
22,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,244
N/mm
raideur du ressort
Masse
156,58
g
masse d'un ressort
Fntol
14,13
N
tolérance (+/-) pour force maximum statique
Fndtol
13,4
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
7
mm
tolérance (+/-) pour longueur libre
Groupe de prix
T
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
