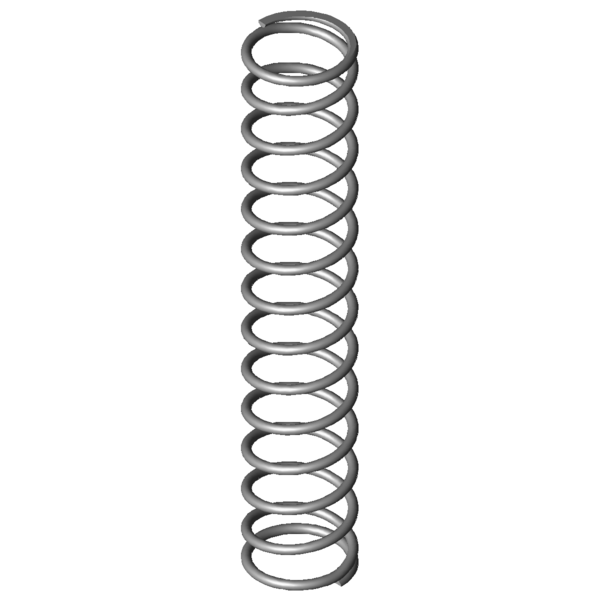

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
32
mm
diamètre d'enroulement moyen
De
35,2
mm
diamètre extérieur d'enroulement
Dd
27,8
mm
diamètre maximal du mandrin
Dh
36,9
mm
diamètre minimum de la douille
L0
190
mm
longueur libre
Lk
110,5
mm
longueur de flambage
Fn
299,264
N
force maximum en cas de charge statique
Ln
56,4
mm
longueur minimum en cas de charge statique
sn
133,6
mm
flexion maximum en cas de charge statique
Fndyn
274,4
N
force maximum pour charge dynamique
Lndyn
67,5
mm
longueur minimum pour utilisation dynamique
shdyn
28,41
mm
course maximum en cas d'utilisation dynamique
S
14,944
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,24
N/mm
raideur du ressort
Masse
92,6698
g
masse d'un ressort
Fntol
16,01
N
tolérance (+/-) pour force maximum statique
Fndtol
15,82
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
4,14
mm
tolérance (+/-) pour longueur libre
Groupe de prix
Q
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
