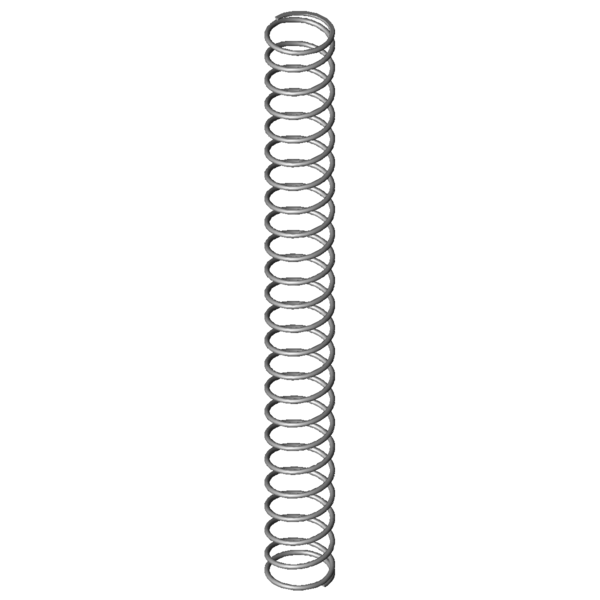

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
40
mm
diamètre d'enroulement moyen
De
43,2
mm
diamètre extérieur d'enroulement
Dd
35,8
mm
diamètre maximal du mandrin
Dh
45,3
mm
diamètre minimum de la douille
L0
405
mm
longueur libre
Lk
358,2
mm
longueur de flambage
Fn
192,755
N
force maximum en cas de charge statique
Ln
102,48
mm
longueur minimum en cas de charge statique
sn
302,53
mm
flexion maximum en cas de charge statique
Fndyn
185,087
N
force maximum pour charge dynamique
Lndyn
114,51
mm
longueur minimum pour utilisation dynamique
shdyn
117,93
mm
course maximum en cas d'utilisation dynamique
S
17,858
mm
pas, écart de milieu du fil à milieu du fil
n
22,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,637
N/mm
raideur du ressort
Masse
195,725
g
masse d'un ressort
Fntol
12,4
N
tolérance (+/-) pour force maximum statique
Fndtol
12,27
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
12,18
mm
tolérance (+/-) pour longueur libre
Groupe de prix
U
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
