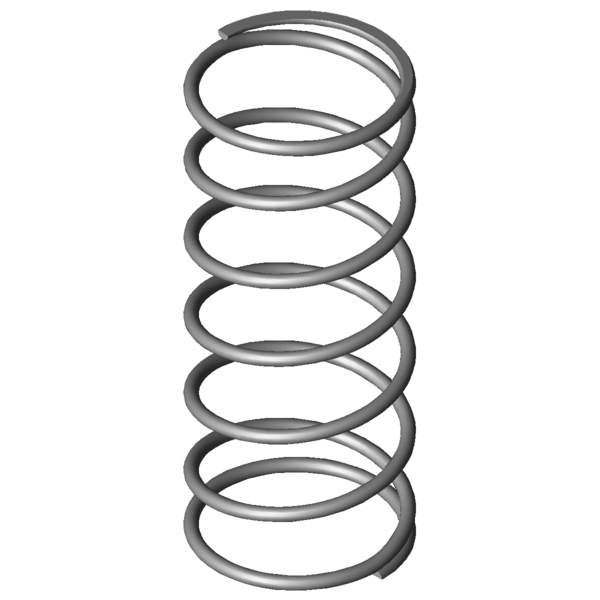

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
44,8
mm
diamètre d'enroulement moyen
De
48
mm
diamètre extérieur d'enroulement
Dd
40,4
mm
diamètre maximal du mandrin
Dh
50
mm
diamètre minimum de la douille
L0
115
mm
longueur libre
Lk
mm
longueur de flambage
Fn
155,966
N
force maximum en cas de charge statique
Ln
30,93
mm
longueur minimum en cas de charge statique
sn
84,07
mm
flexion maximum en cas de charge statique
Fndyn
149,536
N
force maximum pour charge dynamique
Lndyn
34,4
mm
longueur minimum pour utilisation dynamique
shdyn
41,39
mm
course maximum en cas d'utilisation dynamique
S
20,327
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,855
N/mm
raideur du ressort
Masse
67,1057
g
masse d'un ressort
Fntol
13,6
N
tolérance (+/-) pour force maximum statique
Fndtol
13,49
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,03
mm
tolérance (+/-) pour longueur libre
Groupe de prix
Q
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
