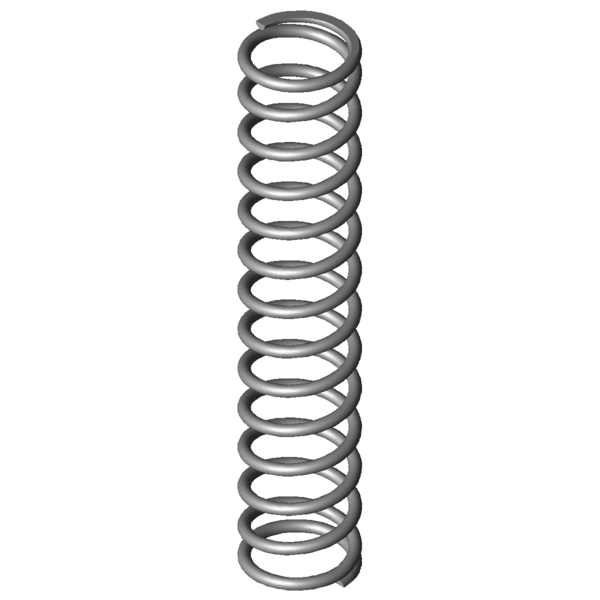

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
25
mm
diamètre d'enroulement moyen
De
28
mm
diamètre extérieur d'enroulement
Dd
21,2
mm
diamètre maximal du mandrin
Dh
29,1
mm
diamètre minimum de la douille
L0
142
mm
longueur libre
Lk
69,4
mm
longueur de flambage
Fn
329,654
N
force maximum en cas de charge statique
Ln
51,16
mm
longueur minimum en cas de charge statique
sn
90,84
mm
flexion maximum en cas de charge statique
Fndyn
291,393
N
force maximum pour charge dynamique
Lndyn
61,7
mm
longueur minimum pour utilisation dynamique
shdyn
19,12
mm
course maximum en cas d'utilisation dynamique
S
11,12
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
3,629
N/mm
raideur du ressort
Masse
63,6313
g
masse d'un ressort
Fntol
17,44
N
tolérance (+/-) pour force maximum statique
Fndtol
17,2
N
tolérance (+/-) pour force maximum dynamique
Detol
0,45
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,77
mm
tolérance (+/-) pour longueur libre
Groupe de prix
Q
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
