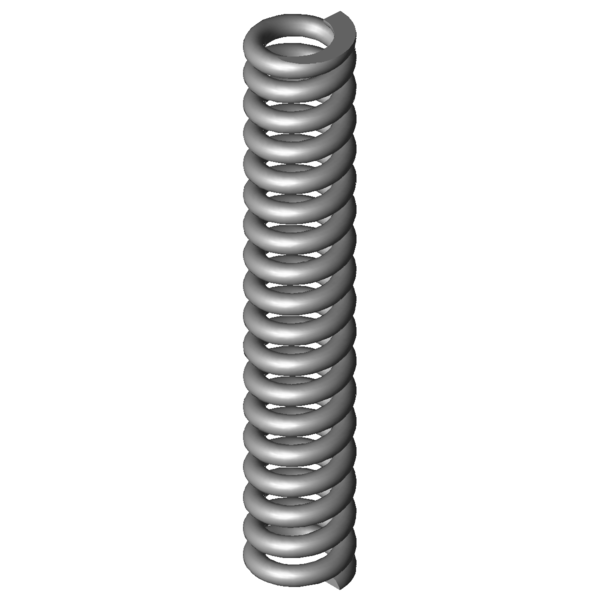

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,1
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
12,4
mm
diamètre d'enroulement moyen
De
15,5
mm
diamètre extérieur d'enroulement
Dd
8,5
mm
diamètre maximal du mandrin
Dh
16,5
mm
diamètre minimum de la douille
L0
89
mm
longueur libre
Lk
66,53
mm
longueur de flambage
Fn
682,781
N
force maximum en cas de charge statique
Ln
62,82
mm
longueur minimum en cas de charge statique
sn
26,18
mm
flexion maximum en cas de charge statique
Fndyn
524,243
N
force maximum pour charge dynamique
Lndyn
68,9
mm
longueur minimum pour utilisation dynamique
shdyn
4,72
mm
course maximum en cas d'utilisation dynamique
S
5,286
mm
pas, écart de milieu du fil à milieu du fil
n
16,25
nombre
de spires utiles
nt
nombre
total de spires
R
26,082
N/mm
raideur du ressort
Masse
42,4158
g
masse d'un ressort
Fntol
61,4
N
tolérance (+/-) pour force maximum statique
Fndtol
59,98
N
tolérance (+/-) pour force maximum dynamique
Detol
0,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,64
mm
tolérance (+/-) pour longueur libre
Groupe de prix
R
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
