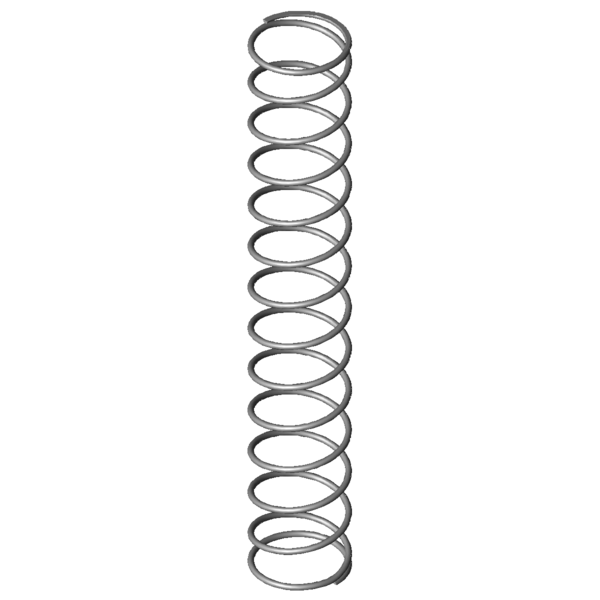

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
45
mm
diamètre d'enroulement moyen
De
48
mm
diamètre extérieur d'enroulement
Dd
40,8
mm
diamètre maximal du mandrin
Dh
50,4
mm
diamètre minimum de la douille
L0
295
mm
longueur libre
Lk
201,41
mm
longueur de flambage
Fn
146,281
N
force maximum en cas de charge statique
Ln
59,91
mm
longueur minimum en cas de charge statique
sn
235,09
mm
flexion maximum en cas de charge statique
Fndyn
141,17
N
force maximum pour charge dynamique
Lndyn
68,12
mm
longueur minimum pour utilisation dynamique
shdyn
94,85
mm
course maximum en cas d'utilisation dynamique
S
23,36
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,622
N/mm
raideur du ressort
Masse
114,5363
g
masse d'un ressort
Fntol
10,78
N
tolérance (+/-) pour force maximum statique
Fndtol
10,69
N
tolérance (+/-) pour force maximum dynamique
Detol
0,9
mm
tolérance (+/-) du diamètre extérieur
L0tol
11,35
mm
tolérance (+/-) pour longueur libre
Groupe de prix
R
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
