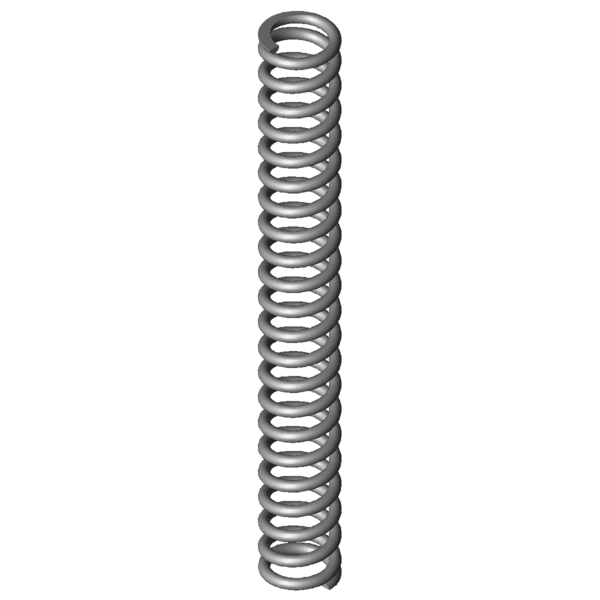

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2,9
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
16,5
mm
diamètre d'enroulement moyen
De
19,4
mm
diamètre extérieur d'enroulement
Dd
12,9
mm
diamètre maximal du mandrin
Dh
20,4
mm
diamètre minimum de la douille
L0
153
mm
longueur libre
Lk
131,5
mm
longueur de flambage
Fn
468,079
N
force maximum en cas de charge statique
Ln
82,5
mm
longueur minimum en cas de charge statique
sn
70,5
mm
flexion maximum en cas de charge statique
Fndyn
369,816
N
force maximum pour charge dynamique
Lndyn
97,3
mm
longueur minimum pour utilisation dynamique
shdyn
13,73
mm
course maximum en cas d'utilisation dynamique
S
7,234
mm
pas, écart de milieu du fil à milieu du fil
n
20,75
nombre
de spires utiles
nt
nombre
total de spires
R
6,639
N/mm
raideur du ressort
Masse
61,5718
g
masse d'un ressort
Fntol
29,59
N
tolérance (+/-) pour force maximum statique
Fndtol
27,56
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,63
mm
tolérance (+/-) pour longueur libre
Groupe de prix
S
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
