Page de détail Ressorts de compression: VD-288R | Acier inoxydable Ø 2,8 x 17,2 x 64,2 mm

Prix échelonnés (Groupe de prix: P)

QuantitéPrix unitaire [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR
Image CAO Ressorts de compression VD-288R

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 2,8 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 17,2 mm diamètre d'enroulement moyen
De 20 mm diamètre extérieur d'enroulement
Dd 13,7 mm diamètre maximal du mandrin
Dh 20,9 mm diamètre minimum de la douille
L0 64,2 mm longueur libre
Lk mm longueur de flambage
Fn 309,68 N force maximum en cas de charge statique
Ln 36,37 mm longueur minimum en cas de charge statique
sn 27,83 mm flexion maximum en cas de charge statique
Fndyn 286,378 N force maximum pour charge dynamique
Lndyn 38,46 mm longueur minimum pour utilisation dynamique
shdyn 9,65 mm course maximum en cas d'utilisation dynamique
S 6,463 mm pas, écart de milieu du fil à milieu du fil
n 9,5 nombre de spires utiles
nt nombre total de spires
R 11,126 N/mm raideur du ressort
Masse 30,2456 g masse d'un ressort
Fntol 23,49 N tolérance (+/-) pour force maximum statique
Fndtol 23,09 N tolérance (+/-) pour force maximum dynamique
Detol 0,35 mm tolérance (+/-) du diamètre extérieur
L0tol 1,4 mm tolérance (+/-) pour longueur libre
Groupe de prix P - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2

Pays d'origine: DE | Numéro de tarif douanier: 73202081

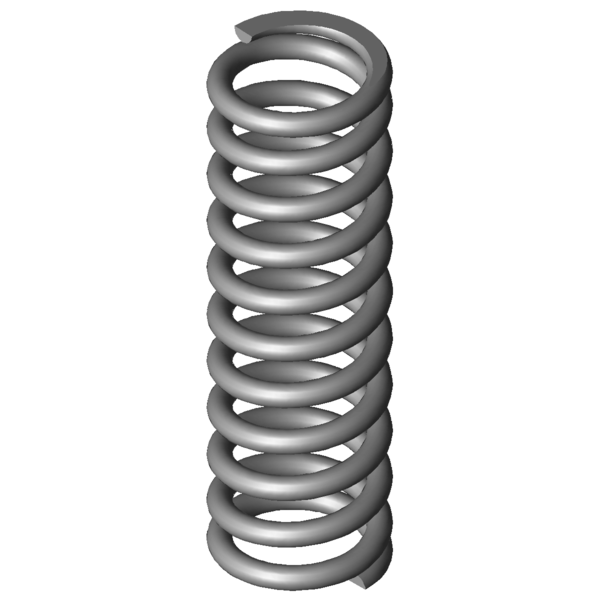

Image du produit - Ressorts de compression VD-288R
