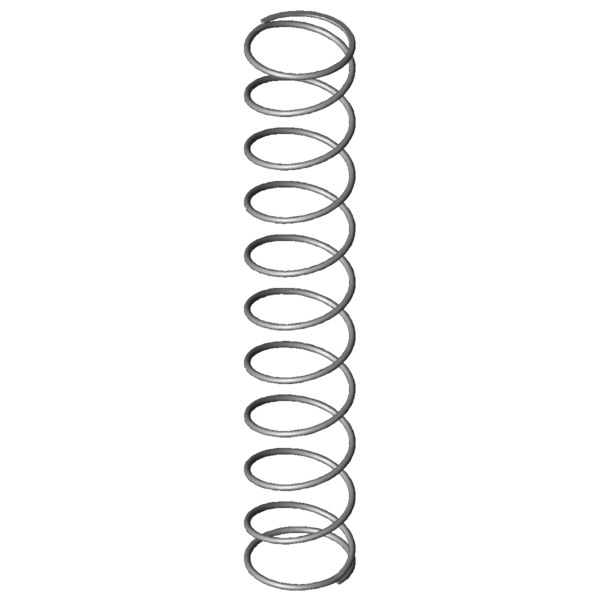

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2,8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
45,2
mm
diamètre d'enroulement moyen
De
48
mm
diamètre extérieur d'enroulement
Dd
41,2
mm
diamètre maximal du mandrin
Dh
50,9
mm
diamètre minimum de la douille
L0
273
mm
longueur libre
Lk
164,4
mm
longueur de flambage
Fn
139,619
N
force maximum en cas de charge statique
Ln
45,26
mm
longueur minimum en cas de charge statique
sn
227,74
mm
flexion maximum en cas de charge statique
Fndyn
135,614
N
force maximum pour charge dynamique
Lndyn
51,79
mm
longueur minimum pour utilisation dynamique
shdyn
65,87
mm
course maximum en cas d'utilisation dynamique
S
28,442
mm
pas, écart de milieu du fil à milieu du fil
n
9,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,613
N/mm
raideur du ressort
Masse
79,4827
g
masse d'un ressort
Fntol
9,91
N
tolérance (+/-) pour force maximum statique
Fndtol
9
N
tolérance (+/-) pour force maximum dynamique
Detol
0,9
mm
tolérance (+/-) du diamètre extérieur
L0tol
10,46
mm
tolérance (+/-) pour longueur libre
Groupe de prix
S
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
