Page de détail Ressorts de compression: VD-283B | Acier inoxydable Ø 2,5 x 12,5 x 19 mm

Prix échelonnés (Groupe de prix: J)

QuantitéPrix unitaire [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR
Image CAO Ressorts de compression VD-283B

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 2,5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 12,5 mm diamètre d'enroulement moyen
De 15 mm diamètre extérieur d'enroulement
Dd 9,4 mm diamètre maximal du mandrin
Dh 15,7 mm diamètre minimum de la douille
L0 19 mm longueur libre
Lk mm longueur de flambage
Fn 202,344 N force maximum en cas de charge statique
Ln 14,95 mm longueur minimum en cas de charge statique
sn 4,05 mm flexion maximum en cas de charge statique
Fndyn 172,5 N force maximum pour charge dynamique
Lndyn 15,55 mm longueur minimum pour utilisation dynamique
shdyn 3,2 mm course maximum en cas d'utilisation dynamique
S 4,714 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 50 N/mm raideur du ressort
Masse 8,3806 g masse d'un ressort
Fntol 32,69 N tolérance (+/-) pour force maximum statique
Fndtol 32,17 N tolérance (+/-) pour force maximum dynamique
Detol 0,3 mm tolérance (+/-) du diamètre extérieur
L0tol 0,5 mm tolérance (+/-) pour longueur libre
Groupe de prix J - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2

Pays d'origine: DE | Numéro de tarif douanier: 73202081

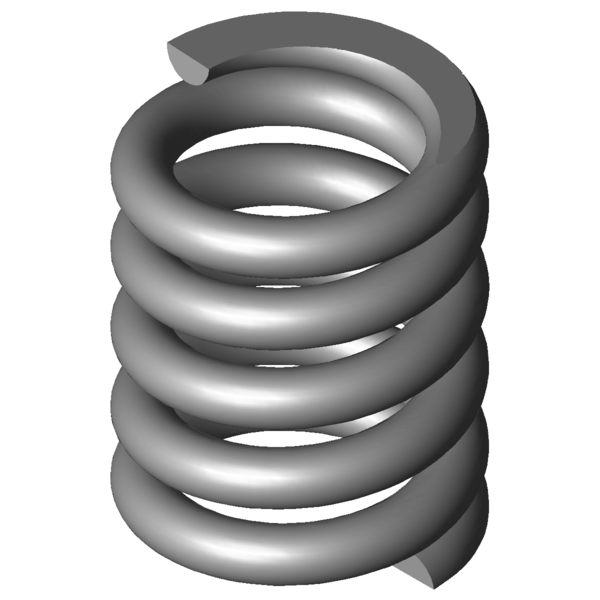

Image du produit - Ressorts de compression VD-283B
