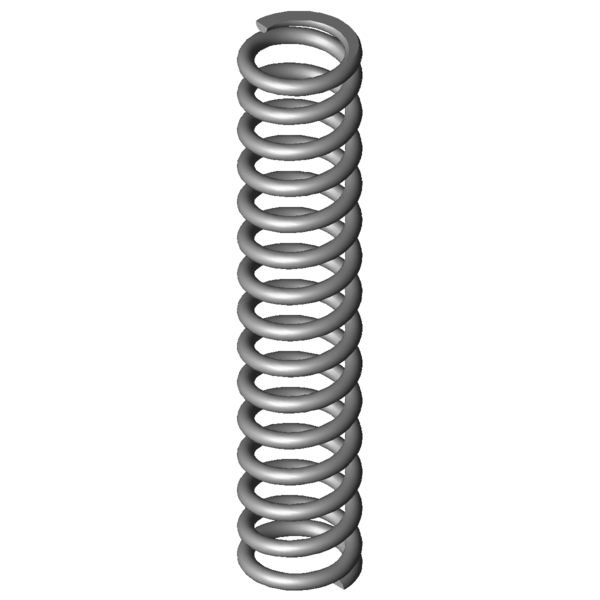

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
15,5
mm
diamètre d'enroulement moyen
De
18
mm
diamètre extérieur d'enroulement
Dd
12,4
mm
diamètre maximal du mandrin
Dh
18,7
mm
diamètre minimum de la douille
L0
91
mm
longueur libre
Lk
51,59
mm
longueur de flambage
Fn
319,066
N
force maximum en cas de charge statique
Ln
44,07
mm
longueur minimum en cas de charge statique
sn
46,93
mm
flexion maximum en cas de charge statique
Fndyn
265,837
N
force maximum pour charge dynamique
Lndyn
51,9
mm
longueur minimum pour utilisation dynamique
shdyn
10,08
mm
course maximum en cas d'utilisation dynamique
S
6,556
mm
pas, écart de milieu du fil à milieu du fil
n
13,5
nombre
de spires utiles
nt
nombre
total de spires
R
6,799
N/mm
raideur du ressort
Masse
29,2862
g
masse d'un ressort
Fntol
19,49
N
tolérance (+/-) pour force maximum statique
Fndtol
19,1
N
tolérance (+/-) pour force maximum dynamique
Detol
0,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,76
mm
tolérance (+/-) pour longueur libre
Groupe de prix
L
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
