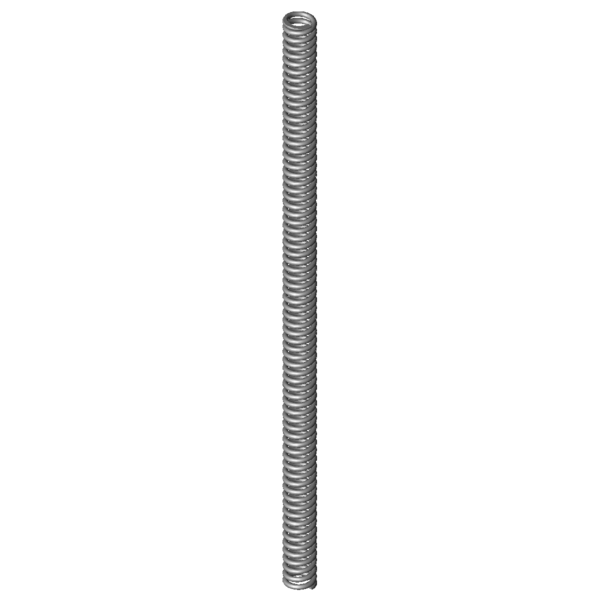

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2,4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
12,6
mm
diamètre d'enroulement moyen
De
15
mm
diamètre extérieur d'enroulement
Dd
9,5
mm
diamètre maximal du mandrin
Dh
15,5
mm
diamètre minimum de la douille
L0
300
mm
longueur libre
Lk
294
mm
longueur de flambage
Fn
214,482
N
force maximum en cas de charge statique
Ln
196,55
mm
longueur minimum en cas de charge statique
sn
103,45
mm
flexion maximum en cas de charge statique
Fndyn
189,865
N
force maximum pour charge dynamique
Lndyn
208,42
mm
longueur minimum pour utilisation dynamique
shdyn
60,79
mm
course maximum en cas d'utilisation dynamique
S
4,251
mm
pas, écart de milieu du fil à milieu du fil
n
70
nombre
de spires utiles
nt
nombre
total de spires
R
2,073
N/mm
raideur du ressort
Masse
101,9168
g
masse d'un ressort
Fntol
20,2
N
tolérance (+/-) pour force maximum statique
Fndtol
19,77
N
tolérance (+/-) pour force maximum dynamique
Detol
0,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
6,8
mm
tolérance (+/-) pour longueur libre
Groupe de prix
P
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
