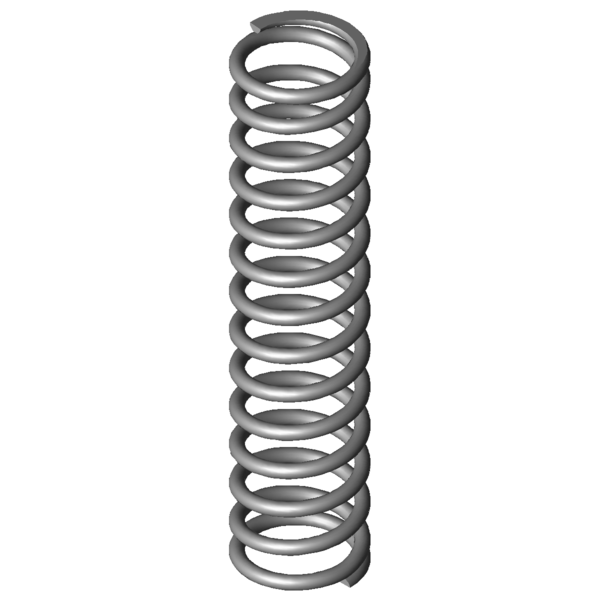

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
17,7
mm
diamètre d'enroulement moyen
De
20
mm
diamètre extérieur d'enroulement
Dd
14,7
mm
diamètre maximal du mandrin
Dh
20,9
mm
diamètre minimum de la douille
L0
87,6
mm
longueur libre
Lk
mm
longueur de flambage
Fn
172,463
N
force maximum en cas de charge statique
Ln
38,78
mm
longueur minimum en cas de charge statique
sn
48,82
mm
flexion maximum en cas de charge statique
Fndyn
162,851
N
force maximum pour charge dynamique
Lndyn
41,5
mm
longueur minimum pour utilisation dynamique
shdyn
19,57
mm
course maximum en cas d'utilisation dynamique
S
6,824
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
3,533
N/mm
raideur du ressort
Masse
26,4799
g
masse d'un ressort
Fntol
11,34
N
tolérance (+/-) pour force maximum statique
Fndtol
11,17
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,03
mm
tolérance (+/-) pour longueur libre
Groupe de prix
M
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
