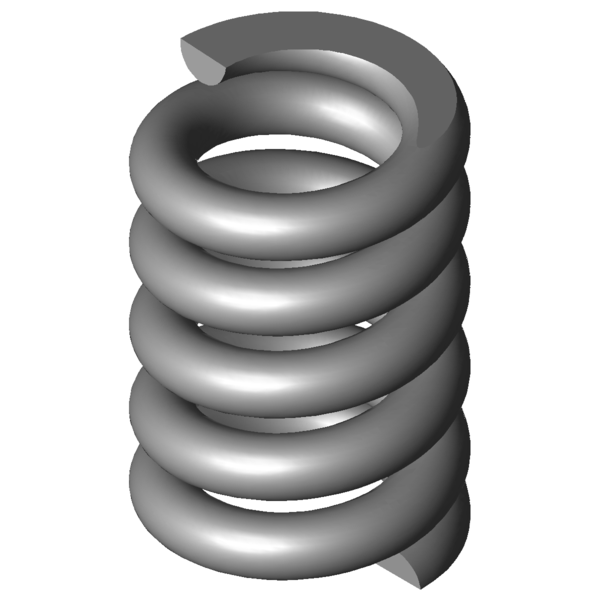

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
8,8
mm
diamètre d'enroulement moyen
De
11
mm
diamètre extérieur d'enroulement
Dd
6
mm
diamètre maximal du mandrin
Dh
11,6
mm
diamètre minimum de la douille
L0
16,2
mm
longueur libre
Lk
mm
longueur de flambage
Fn
270,291
N
force maximum en cas de charge statique
Ln
13,05
mm
longueur minimum en cas de charge statique
sn
3,15
mm
flexion maximum en cas de charge statique
Fndyn
229,453
N
force maximum pour charge dynamique
Lndyn
13,53
mm
longueur minimum pour utilisation dynamique
shdyn
1,32
mm
course maximum en cas d'utilisation dynamique
S
4
mm
pas, écart de milieu du fil à milieu du fil
n
3,5
nombre
de spires utiles
nt
nombre
total de spires
R
85,938
N/mm
raideur du ressort
Masse
4,5689
g
masse d'un ressort
Fntol
42,83
N
tolérance (+/-) pour force maximum statique
Fndtol
42,11
N
tolérance (+/-) pour force maximum dynamique
Detol
0,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
0,38
mm
tolérance (+/-) pour longueur libre
Groupe de prix
J
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
