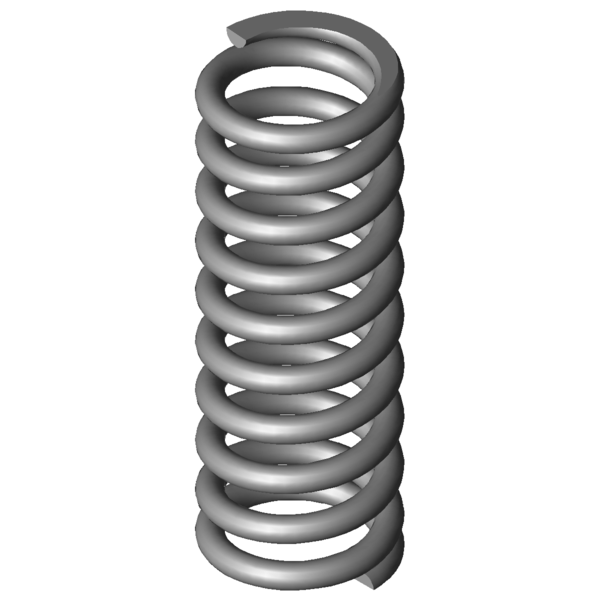

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
12
mm
diamètre d'enroulement moyen
De
14
mm
diamètre extérieur d'enroulement
Dd
9,5
mm
diamètre maximal du mandrin
Dh
14,7
mm
diamètre minimum de la douille
L0
39
mm
longueur libre
Lk
mm
longueur de flambage
Fn
146,615
N
force maximum en cas de charge statique
Ln
23,62
mm
longueur minimum en cas de charge statique
sn
15,38
mm
flexion maximum en cas de charge statique
Fndyn
134,109
N
force maximum pour charge dynamique
Lndyn
24,93
mm
longueur minimum pour utilisation dynamique
shdyn
8,07
mm
course maximum en cas d'utilisation dynamique
S
4,353
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
9,532
N/mm
raideur du ressort
Masse
9,8299
g
masse d'un ressort
Fntol
13,1
N
tolérance (+/-) pour force maximum statique
Fndtol
12,92
N
tolérance (+/-) pour force maximum dynamique
Detol
0,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,14
mm
tolérance (+/-) pour longueur libre
Groupe de prix
J
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
