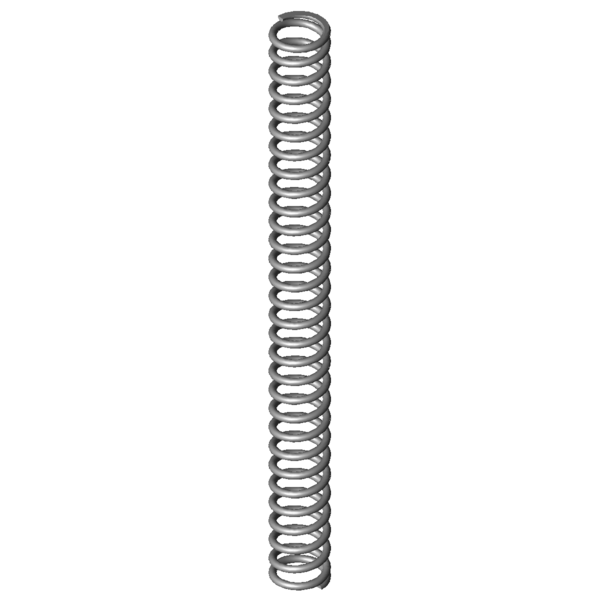

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
13,5
mm
diamètre d'enroulement moyen
De
15,5
mm
diamètre extérieur d'enroulement
Dd
10,9
mm
diamètre maximal du mandrin
Dh
16,3
mm
diamètre minimum de la douille
L0
167
mm
longueur libre
Lk
154,12
mm
longueur de flambage
Fn
192,477
N
force maximum en cas de charge statique
Ln
70,6
mm
longueur minimum en cas de charge statique
sn
96,4
mm
flexion maximum en cas de charge statique
Fndyn
163,818
N
force maximum pour charge dynamique
Lndyn
84,95
mm
longueur minimum pour utilisation dynamique
shdyn
20,97
mm
course maximum en cas d'utilisation dynamique
S
5,789
mm
pas, écart de milieu du fil à milieu du fil
n
28,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,997
N/mm
raideur du ressort
Masse
32,1228
g
masse d'un ressort
Fntol
10,46
N
tolérance (+/-) pour force maximum statique
Fndtol
10,31
N
tolérance (+/-) pour force maximum dynamique
Detol
0,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,79
mm
tolérance (+/-) pour longueur libre
Groupe de prix
P
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
