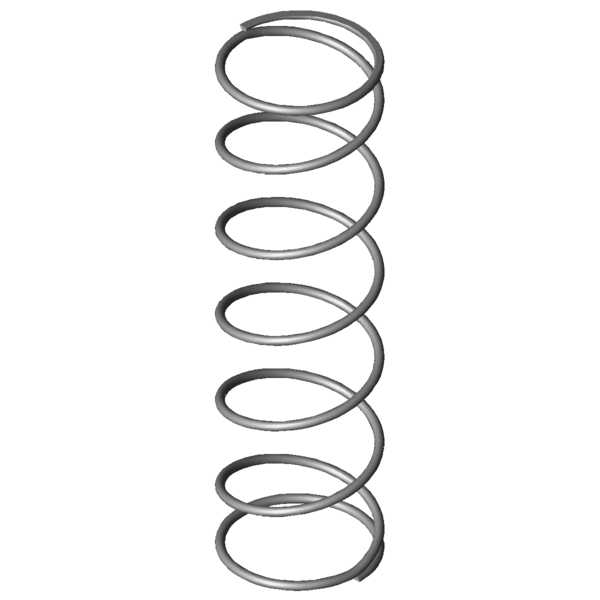

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
32
mm
diamètre d'enroulement moyen
De
34
mm
diamètre extérieur d'enroulement
Dd
29,1
mm
diamètre maximal du mandrin
Dh
36,3
mm
diamètre minimum de la douille
L0
120
mm
longueur libre
Lk
mm
longueur de flambage
Fn
77,429
N
force maximum en cas de charge statique
Ln
20,32
mm
longueur minimum en cas de charge statique
sn
99,68
mm
flexion maximum en cas de charge statique
Fndyn
75,366
N
force maximum pour charge dynamique
Lndyn
22,98
mm
longueur minimum pour utilisation dynamique
shdyn
29,88
mm
course maximum en cas d'utilisation dynamique
S
21,455
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,777
N/mm
raideur du ressort
Masse
18,7237
g
masse d'un ressort
Fntol
5,89
N
tolérance (+/-) pour force maximum statique
Fndtol
5,86
N
tolérance (+/-) pour force maximum dynamique
Detol
0,7
mm
tolérance (+/-) du diamètre extérieur
L0tol
6,09
mm
tolérance (+/-) pour longueur libre
Groupe de prix
L
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
