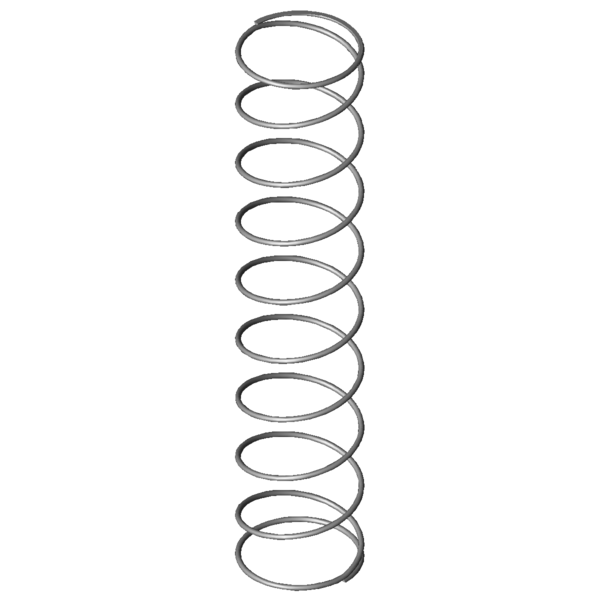

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
1,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
32,5
mm
diamètre d'enroulement moyen
De
34
mm
diamètre extérieur d'enroulement
Dd
30
mm
diamètre maximal du mandrin
Dh
35,2
mm
diamètre minimum de la douille
L0
164
mm
longueur libre
Lk
mm
longueur de flambage
Fn
20,949
N
force maximum en cas de charge statique
Ln
26
mm
longueur minimum en cas de charge statique
sn
138
mm
flexion maximum en cas de charge statique
Fndyn
20,171
N
force maximum pour charge dynamique
Lndyn
31,13
mm
longueur minimum pour utilisation dynamique
shdyn
82,86
mm
course maximum en cas d'utilisation dynamique
S
19,118
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,152
N/mm
raideur du ressort
Masse
14,9753
g
masse d'un ressort
Fntol
3,14
N
tolérance (+/-) pour force maximum statique
Fndtol
3,02
N
tolérance (+/-) pour force maximum dynamique
Detol
1,02
mm
tolérance (+/-) du diamètre extérieur
L0tol
13,9
mm
tolérance (+/-) pour longueur libre
Groupe de prix
L
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
