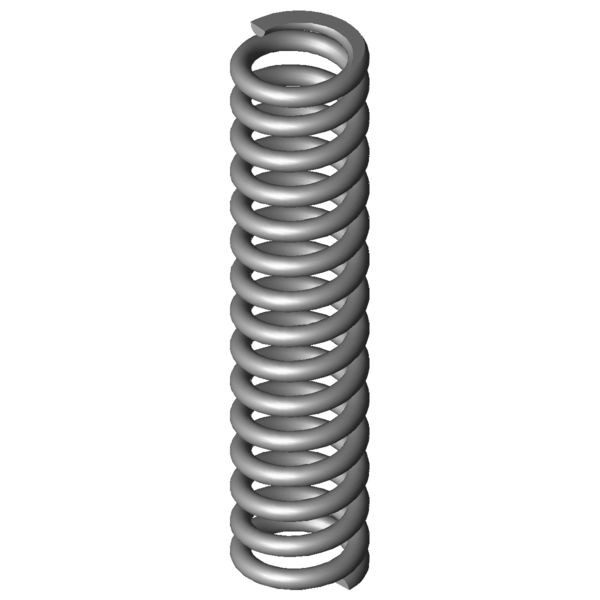

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
1,25
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
6,8
mm
diamètre d'enroulement moyen
De
8,05
mm
diamètre extérieur d'enroulement
Dd
5,1
mm
diamètre maximal du mandrin
Dh
8,5
mm
diamètre minimum de la douille
L0
36
mm
longueur libre
Lk
8
mm
longueur de flambage
Fn
71,404
N
force maximum en cas de charge statique
Ln
21,81
mm
longueur minimum en cas de charge statique
sn
14,19
mm
flexion maximum en cas de charge statique
Fndyn
65,222
N
force maximum pour charge dynamique
Lndyn
23,04
mm
longueur minimum pour utilisation dynamique
shdyn
6,63
mm
course maximum en cas d'utilisation dynamique
S
2,574
mm
pas, écart de milieu du fil à milieu du fil
n
13,5
nombre
de spires utiles
nt
nombre
total de spires
R
5,033
N/mm
raideur du ressort
Masse
3,212
g
masse d'un ressort
Fntol
6,66
N
tolérance (+/-) pour force maximum statique
Fndtol
6,57
N
tolérance (+/-) pour force maximum dynamique
Detol
0,25
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,11
mm
tolérance (+/-) pour longueur libre
Groupe de prix
H
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
