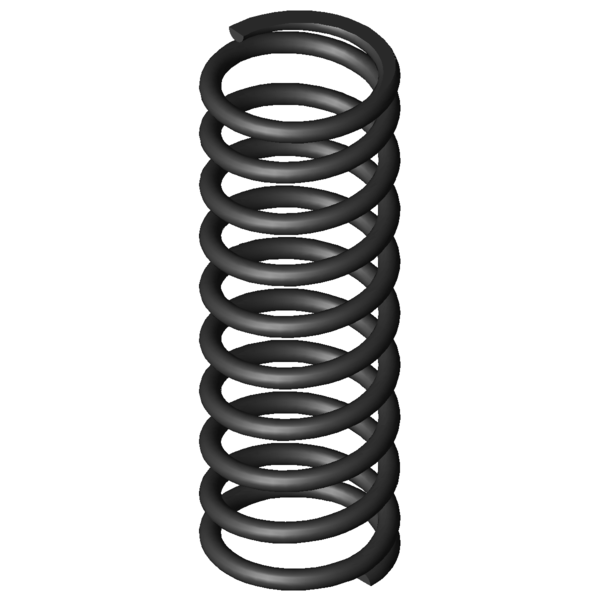

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
11
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
89
mm
diamètre d'enroulement moyen
De
100
mm
diamètre extérieur d'enroulement
Dd
mm
diamètre maximal du mandrin
Dh
mm
diamètre minimum de la douille
L0
290
mm
longueur libre
Lk
mm
longueur de flambage
Fn
3882,284
N
force maximum en cas de charge statique
Ln
134,03
mm
longueur minimum en cas de charge statique
sn
155,97
mm
flexion maximum en cas de charge statique
Fndyn
N
force maximum pour charge dynamique
Lndyn
mm
longueur minimum pour utilisation dynamique
shdyn
mm
course maximum en cas d'utilisation dynamique
S
32,824
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
24,891
N/mm
raideur du ressort
Masse
2205,3873
g
masse d'un ressort
Fntol
185
N
tolérance (+/-) pour force maximum statique
Fndtol
N
tolérance (+/-) pour force maximum dynamique
Detol
1,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
4,73
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BE
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
