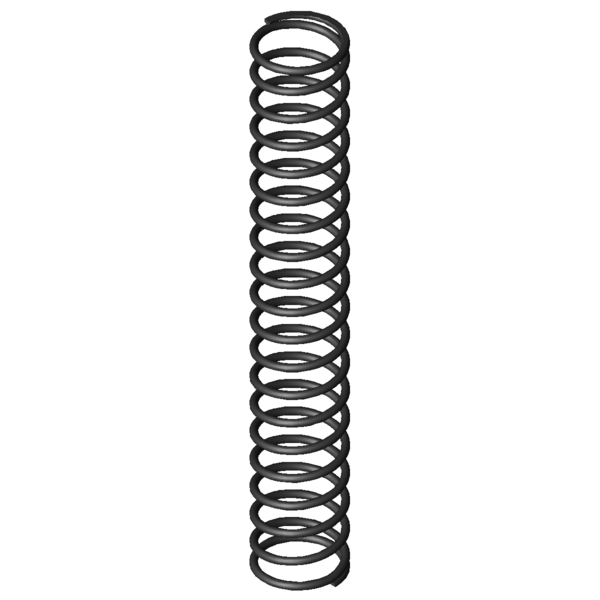

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
11
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
114
mm
diamètre d'enroulement moyen
De
125
mm
diamètre extérieur d'enroulement
Dd
mm
diamètre maximal du mandrin
Dh
mm
diamètre minimum de la douille
L0
800
mm
longueur libre
Lk
586
mm
longueur de flambage
Fn
2837,224
N
force maximum en cas de charge statique
Ln
278,64
mm
longueur minimum en cas de charge statique
sn
521,36
mm
flexion maximum en cas de charge statique
Fndyn
N
force maximum pour charge dynamique
Lndyn
mm
longueur minimum pour utilisation dynamique
shdyn
mm
course maximum en cas d'utilisation dynamique
S
42,649
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
5,442
N/mm
raideur du ressort
Masse
5515,2383
g
masse d'un ressort
Fntol
124
N
tolérance (+/-) pour force maximum statique
Fndtol
N
tolérance (+/-) pour force maximum dynamique
Detol
1,9
mm
tolérance (+/-) du diamètre extérieur
L0tol
15,07
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BG
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
