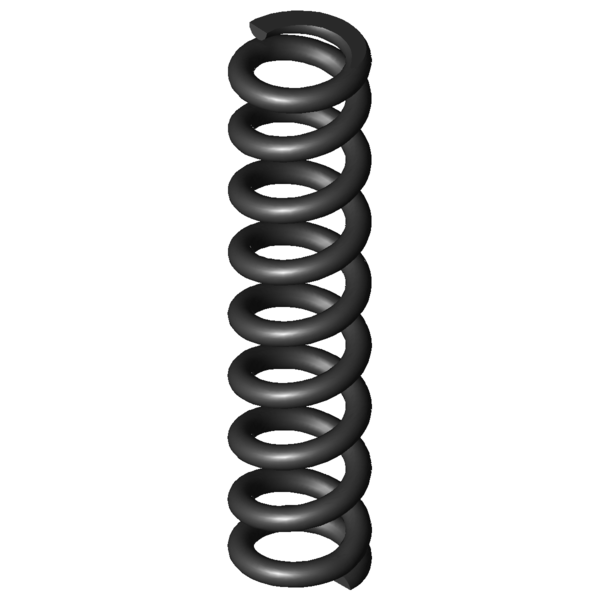

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
10
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
45
mm
diamètre d'enroulement moyen
De
55
mm
diamètre extérieur d'enroulement
Dd
33,5
mm
diamètre maximal du mandrin
Dh
57,6
mm
diamètre minimum de la douille
L0
238
mm
longueur libre
Lk
84,8
mm
longueur de flambage
Fn
6111,568
N
force maximum en cas de charge statique
Ln
197
mm
longueur minimum en cas de charge statique
sn
41
mm
flexion maximum en cas de charge statique
Fndyn
4635,848
N
force maximum pour charge dynamique
Lndyn
206,9
mm
longueur minimum pour utilisation dynamique
shdyn
12,1
mm
course maximum en cas d'utilisation dynamique
S
30,4
mm
pas, écart de milieu du fil à milieu du fil
n
7,5
nombre
de spires utiles
nt
nombre
total de spires
R
149,063
N/mm
raideur du ressort
Masse
833,7893
g
masse d'un ressort
Fntol
420
N
tolérance (+/-) pour force maximum statique
Fndtol
394
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,13
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AT
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
