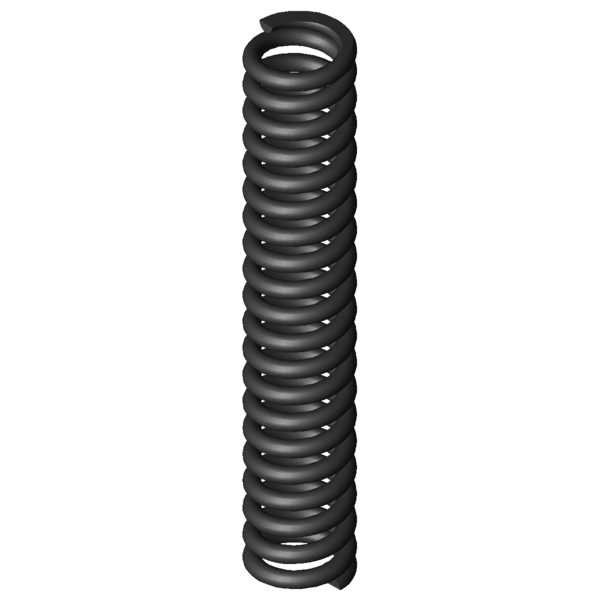

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
10
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
60
mm
diamètre extérieur d'enroulement
Dd
38
mm
diamètre maximal du mandrin
Dh
62
mm
diamètre minimum de la douille
L0
335
mm
longueur libre
Lk
234,56
mm
longueur de flambage
Fn
4606,402
N
force maximum en cas de charge statique
Ln
230,44
mm
longueur minimum en cas de charge statique
sn
104,56
mm
flexion maximum en cas de charge statique
Fndyn
4045,924
N
force maximum pour charge dynamique
Lndyn
243,16
mm
longueur minimum pour utilisation dynamique
shdyn
40,15
mm
course maximum en cas d'utilisation dynamique
S
17,568
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
44,054
N/mm
raideur du ressort
Masse
1999,1439
g
masse d'un ressort
Fntol
290
N
tolérance (+/-) pour force maximum statique
Fndtol
282
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,03
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BA
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
