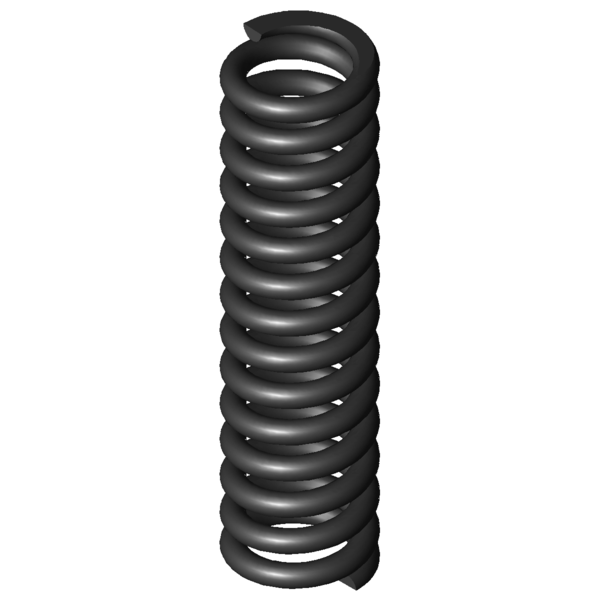

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
10
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
60
mm
diamètre extérieur d'enroulement
Dd
38
mm
diamètre maximal du mandrin
Dh
62
mm
diamètre minimum de la douille
L0
230
mm
longueur libre
Lk
mm
longueur de flambage
Fn
4421,375
N
force maximum en cas de charge statique
Ln
162,19
mm
longueur minimum en cas de charge statique
sn
67,81
mm
flexion maximum en cas de charge statique
Fndyn
3860,492
N
force maximum pour charge dynamique
Lndyn
170,79
mm
longueur minimum pour utilisation dynamique
shdyn
28,21
mm
course maximum en cas d'utilisation dynamique
S
17,6
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
65,2
N/mm
raideur du ressort
Masse
1414,0286
g
masse d'un ressort
Fntol
298
N
tolérance (+/-) pour force maximum statique
Fndtol
289
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,56
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AX
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
