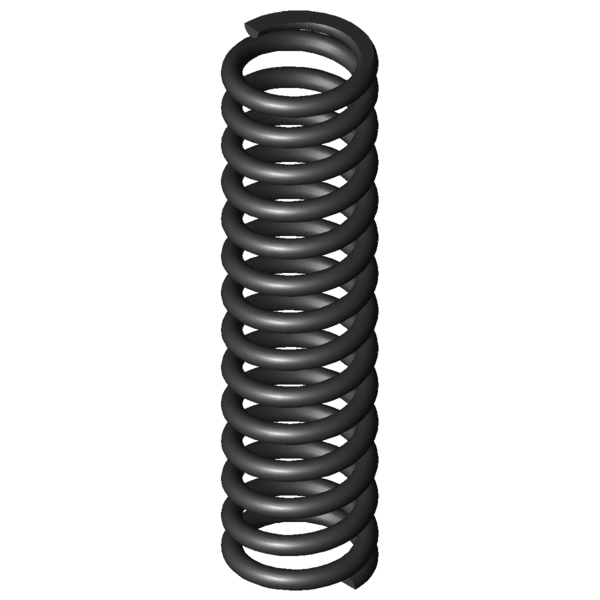

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
10
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
63
mm
diamètre d'enroulement moyen
De
73
mm
diamètre extérieur d'enroulement
Dd
51
mm
diamètre maximal du mandrin
Dh
75
mm
diamètre minimum de la douille
L0
285
mm
longueur libre
Lk
mm
longueur de flambage
Fn
3913,159
N
force maximum en cas de charge statique
Ln
164,94
mm
longueur minimum en cas de charge statique
sn
120,06
mm
flexion maximum en cas de charge statique
Fndyn
3588,259
N
force maximum pour charge dynamique
Lndyn
174,91
mm
longueur minimum pour utilisation dynamique
shdyn
43,21
mm
course maximum en cas d'utilisation dynamique
S
22
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
32,594
N/mm
raideur du ressort
Masse
1781,6761
g
masse d'un ressort
Fntol
202
N
tolérance (+/-) pour force maximum statique
Fndtol
197
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
4,41
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AZ
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
