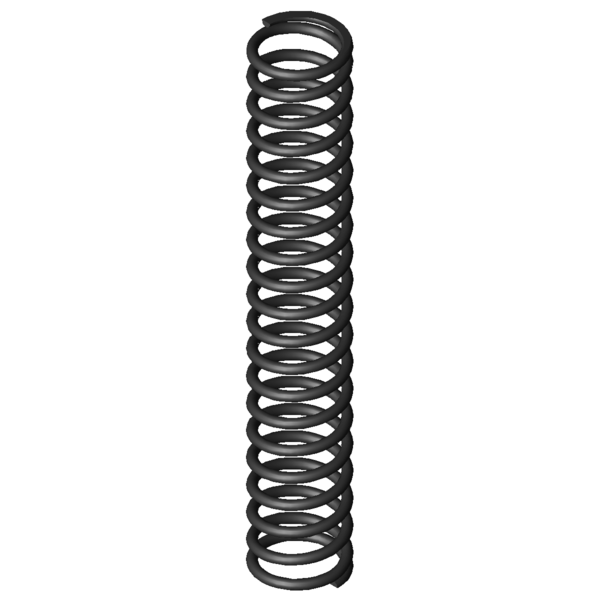

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
10
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
80
mm
diamètre d'enroulement moyen
De
90
mm
diamètre extérieur d'enroulement
Dd
68
mm
diamètre maximal du mandrin
Dh
93
mm
diamètre minimum de la douille
L0
540
mm
longueur libre
Lk
381,16
mm
longueur de flambage
Fn
3213,064
N
force maximum en cas de charge statique
Ln
241,26
mm
longueur minimum en cas de charge statique
sn
298,74
mm
flexion maximum en cas de charge statique
Fndyn
2946,975
N
force maximum pour charge dynamique
Lndyn
266
mm
longueur minimum pour utilisation dynamique
shdyn
107,97
mm
course maximum en cas d'utilisation dynamique
S
28,649
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
10,755
N/mm
raideur du ressort
Masse
3198,6303
g
masse d'un ressort
Fntol
139
N
tolérance (+/-) pour force maximum statique
Fndtol
136
N
tolérance (+/-) pour force maximum dynamique
Detol
1
mm
tolérance (+/-) du diamètre extérieur
L0tol
8,51
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BE
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
