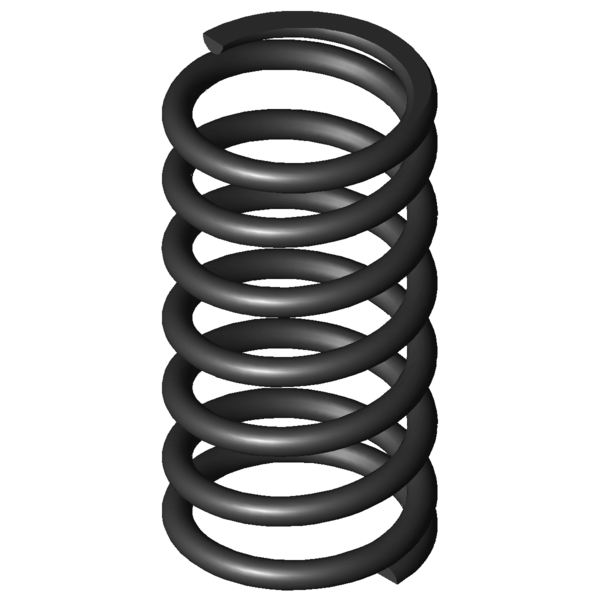

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
10
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
80
mm
diamètre d'enroulement moyen
De
90
mm
diamètre extérieur d'enroulement
Dd
68
mm
diamètre maximal du mandrin
Dh
93
mm
diamètre minimum de la douille
L0
175
mm
longueur libre
Lk
mm
longueur de flambage
Fn
3227,73
N
force maximum en cas de charge statique
Ln
85,78
mm
longueur minimum en cas de charge statique
sn
89,22
mm
flexion maximum en cas de charge statique
Fndyn
2948,442
N
force maximum pour charge dynamique
Lndyn
93,5
mm
longueur minimum pour utilisation dynamique
shdyn
32,08
mm
course maximum en cas d'utilisation dynamique
S
30
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
36,177
N/mm
raideur du ressort
Masse
1170,2306
g
masse d'un ressort
Fntol
159
N
tolérance (+/-) pour force maximum statique
Fndtol
157
N
tolérance (+/-) pour force maximum dynamique
Detol
1
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,08
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AU
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
