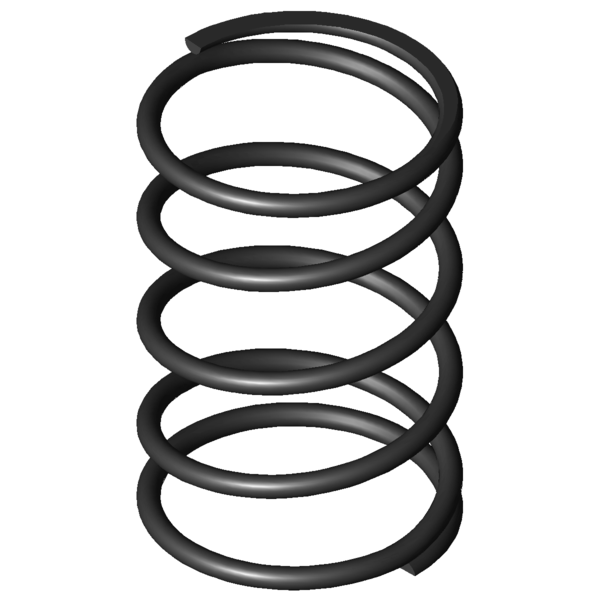

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
10
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
125
mm
diamètre d'enroulement moyen
De
135
mm
diamètre extérieur d'enroulement
Dd
112
mm
diamètre maximal du mandrin
Dh
140
mm
diamètre minimum de la douille
L0
205
mm
longueur libre
Lk
mm
longueur de flambage
Fn
2061,019
N
force maximum en cas de charge statique
Ln
66,7
mm
longueur minimum en cas de charge statique
sn
138,3
mm
flexion maximum en cas de charge statique
Fndyn
1973,883
N
force maximum pour charge dynamique
Lndyn
72,55
mm
longueur minimum pour utilisation dynamique
shdyn
53,48
mm
course maximum en cas d'utilisation dynamique
S
55,714
mm
pas, écart de milieu du fil à milieu du fil
n
3,5
nombre
de spires utiles
nt
nombre
total de spires
R
14,903
N/mm
raideur du ressort
Masse
1340,8892
g
masse d'un ressort
Fntol
119
N
tolérance (+/-) pour force maximum statique
Fndtol
118
N
tolérance (+/-) pour force maximum dynamique
Detol
1,9
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,94
mm
tolérance (+/-) pour longueur libre
Groupe de prix
###AW
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
