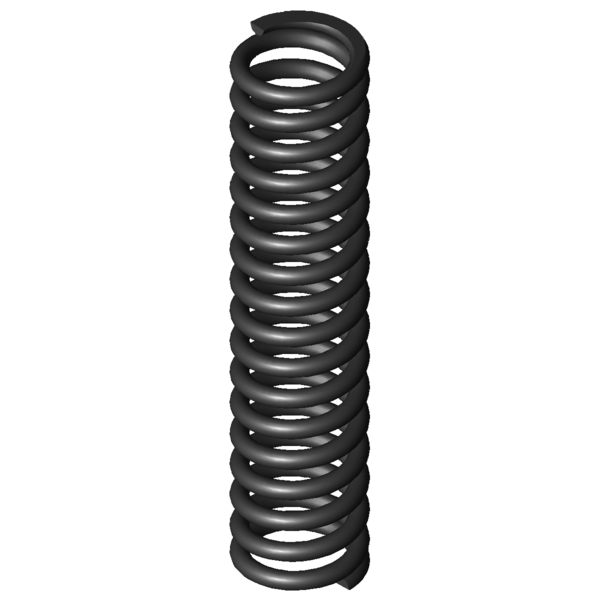

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
9
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
54
mm
diamètre d'enroulement moyen
De
63
mm
diamètre extérieur d'enroulement
Dd
43
mm
diamètre maximal du mandrin
Dh
65
mm
diamètre minimum de la douille
L0
281
mm
longueur libre
Lk
79,51
mm
longueur de flambage
Fn
2793,812
N
force maximum en cas de charge statique
Ln
178,98
mm
longueur minimum en cas de charge statique
sn
102,02
mm
flexion maximum en cas de charge statique
Fndyn
2499,772
N
force maximum pour charge dynamique
Lndyn
189,72
mm
longueur minimum pour utilisation dynamique
shdyn
51,86
mm
course maximum en cas d'utilisation dynamique
S
17,548
mm
pas, écart de milieu du fil à milieu du fil
n
15,5
nombre
de spires utiles
nt
nombre
total de spires
R
27,386
N/mm
raideur du ressort
Masse
1492,9217
g
masse d'un ressort
Fntol
170
N
tolérance (+/-) pour force maximum statique
Fndtol
166
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
4,71
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AY
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
