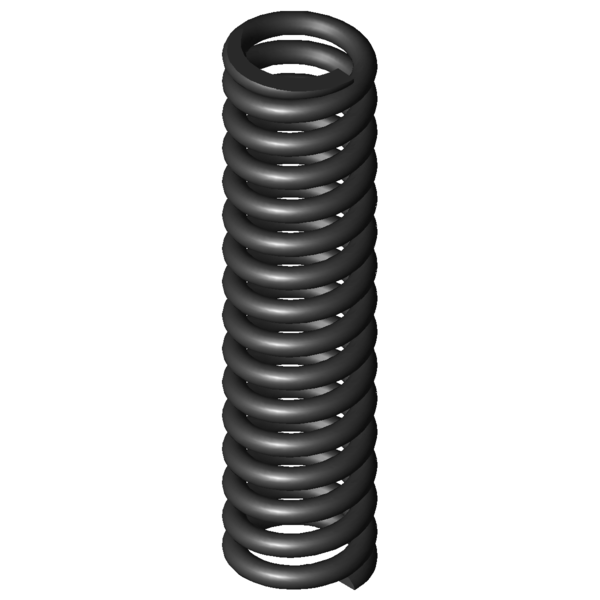

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
9
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
48
mm
diamètre d'enroulement moyen
De
57
mm
diamètre extérieur d'enroulement
Dd
37,8
mm
diamètre maximal du mandrin
Dh
58,4
mm
diamètre minimum de la douille
L0
230
mm
longueur libre
Lk
mm
longueur de flambage
Fn
2936,622
N
force maximum en cas de charge statique
Ln
161,98
mm
longueur minimum en cas de charge statique
sn
68,02
mm
flexion maximum en cas de charge statique
Fndyn
2548,779
N
force maximum pour charge dynamique
Lndyn
170,96
mm
longueur minimum pour utilisation dynamique
shdyn
37,6
mm
course maximum en cas d'utilisation dynamique
S
15,786
mm
pas, écart de milieu du fil à milieu du fil
n
14
nombre
de spires utiles
nt
nombre
total de spires
R
43,17
N/mm
raideur du ressort
Masse
1213,2951
g
masse d'un ressort
Fntol
213
N
tolérance (+/-) pour force maximum statique
Fndtol
207
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,86
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AT
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
