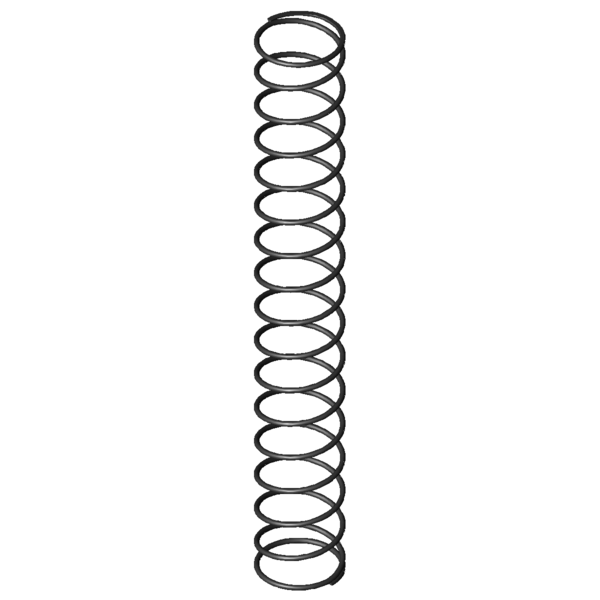

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
9
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
141
mm
diamètre d'enroulement moyen
De
150
mm
diamètre extérieur d'enroulement
Dd
128
mm
diamètre maximal du mandrin
Dh
156,2
mm
diamètre minimum de la douille
L0
1060
mm
longueur libre
Lk
820,65
mm
longueur de flambage
Fn
1287,873
N
force maximum en cas de charge statique
Ln
222,81
mm
longueur minimum en cas de charge statique
sn
837,19
mm
flexion maximum en cas de charge statique
Fndyn
1237,63
N
force maximum pour charge dynamique
Lndyn
255,47
mm
longueur minimum pour utilisation dynamique
shdyn
338,51
mm
course maximum en cas d'utilisation dynamique
S
67,806
mm
pas, écart de milieu du fil à milieu du fil
n
15,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,538
N/mm
raideur du ressort
Masse
3898,1844
g
masse d'un ressort
Fntol
70,6
N
tolérance (+/-) pour force maximum statique
Fndtol
69,8
N
tolérance (+/-) pour force maximum dynamique
Detol
2,7
mm
tolérance (+/-) du diamètre extérieur
L0tol
33,33
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BG
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
