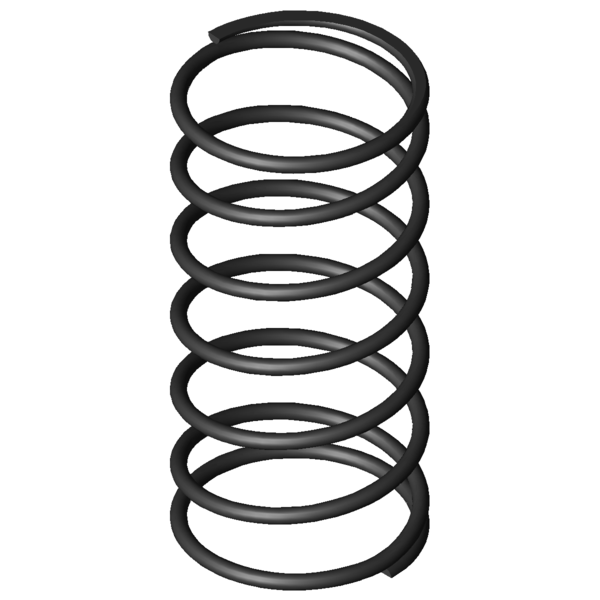

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
9
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
126
mm
diamètre d'enroulement moyen
De
135
mm
diamètre extérieur d'enroulement
Dd
114,5
mm
diamètre maximal du mandrin
Dh
138,7
mm
diamètre minimum de la douille
L0
280
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1172,521
N
force maximum en cas de charge statique
Ln
87
mm
longueur minimum en cas de charge statique
sn
193
mm
flexion maximum en cas de charge statique
Fndyn
1112,984
N
force maximum pour charge dynamique
Lndyn
96,8
mm
longueur minimum pour utilisation dynamique
shdyn
119,2
mm
course maximum en cas d'utilisation dynamique
S
49,273
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
6,075
N/mm
raideur du ressort
Masse
1492,9217
g
masse d'un ressort
Fntol
80,6
N
tolérance (+/-) pour force maximum statique
Fndtol
79,6
N
tolérance (+/-) pour force maximum dynamique
Detol
2,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
10,3
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BA
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
