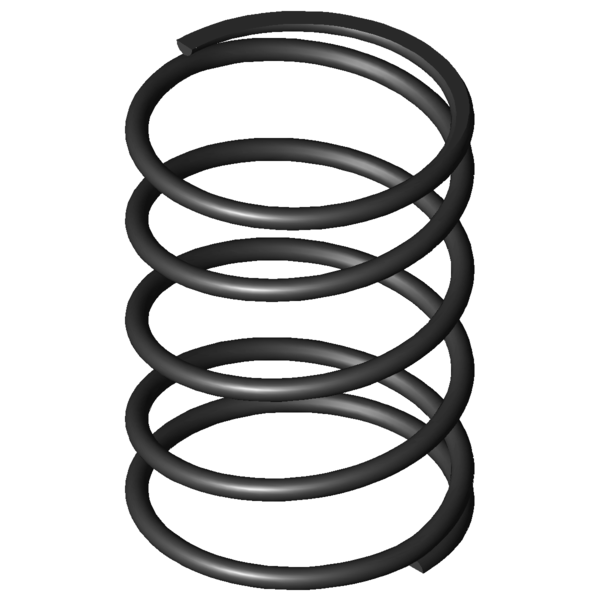

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
9
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
126
mm
diamètre d'enroulement moyen
De
135
mm
diamètre extérieur d'enroulement
Dd
114,5
mm
diamètre maximal du mandrin
Dh
138,7
mm
diamètre minimum de la douille
L0
185
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1175,116
N
force maximum en cas de charge statique
Ln
61,91
mm
longueur minimum en cas de charge statique
sn
123,09
mm
flexion maximum en cas de charge statique
Fndyn
1115,067
N
force maximum pour charge dynamique
Lndyn
68,2
mm
longueur minimum pour utilisation dynamique
shdyn
75,5
mm
course maximum en cas d'utilisation dynamique
S
50,286
mm
pas, écart de milieu du fil à milieu du fil
n
3,5
nombre
de spires utiles
nt
nombre
total de spires
R
9,547
N/mm
raideur du ressort
Masse
1094,8092
g
masse d'un ressort
Fntol
89,4
N
tolérance (+/-) pour force maximum statique
Fndtol
88,5
N
tolérance (+/-) pour force maximum dynamique
Detol
2,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
7,5
mm
tolérance (+/-) pour longueur libre
Groupe de prix
###AW
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
