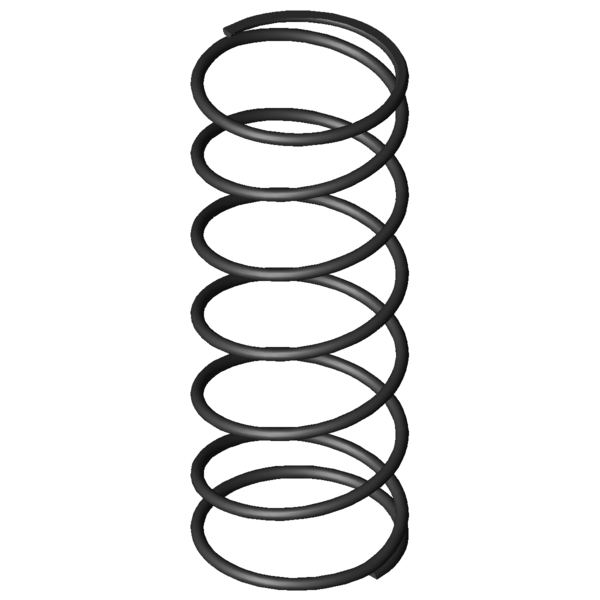

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
9
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
141
mm
diamètre d'enroulement moyen
De
150
mm
diamètre extérieur d'enroulement
Dd
128
mm
diamètre maximal du mandrin
Dh
156,2
mm
diamètre minimum de la douille
L0
389
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1293,327
N
force maximum en cas de charge statique
Ln
90,67
mm
longueur minimum en cas de charge statique
sn
298,33
mm
flexion maximum en cas de charge statique
Fndyn
1243,1
N
force maximum pour charge dynamique
Lndyn
102,26
mm
longueur minimum pour utilisation dynamique
shdyn
120,11
mm
course maximum en cas d'utilisation dynamique
S
69,091
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
4,335
N/mm
raideur du ressort
Masse
1670,6505
g
masse d'un ressort
Fntol
80,7
N
tolérance (+/-) pour force maximum statique
Fndtol
80
N
tolérance (+/-) pour force maximum dynamique
Detol
2,7
mm
tolérance (+/-) du diamètre extérieur
L0tol
14,16
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BA
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
