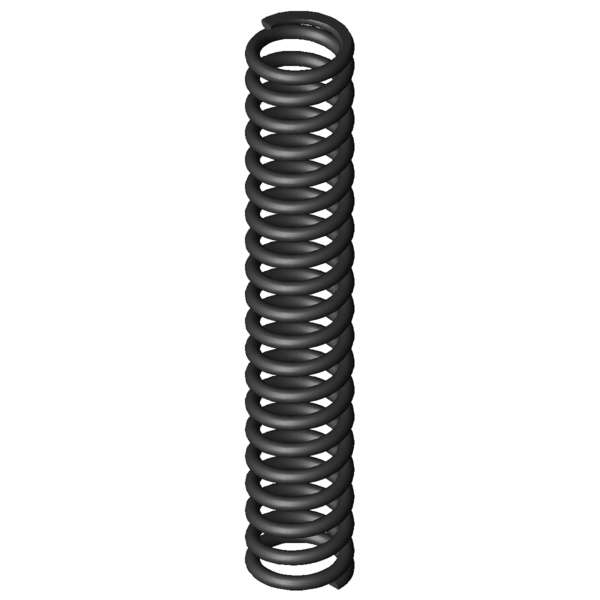

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
58
mm
diamètre extérieur d'enroulement
Dd
40,8
mm
diamètre maximal du mandrin
Dh
59,5
mm
diamètre minimum de la douille
L0
340
mm
longueur libre
Lk
241,85
mm
longueur de flambage
Fn
2752,3
N
force maximum en cas de charge statique
Ln
187,47
mm
longueur minimum en cas de charge statique
sn
152,53
mm
flexion maximum en cas de charge statique
Fndyn
2454,058
N
force maximum pour charge dynamique
Lndyn
204
mm
longueur minimum pour utilisation dynamique
shdyn
51,85
mm
course maximum en cas d'utilisation dynamique
S
17,946
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
18,045
N/mm
raideur du ressort
Masse
1279,4521
g
masse d'un ressort
Fntol
136
N
tolérance (+/-) pour force maximum statique
Fndtol
133
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,3
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AU
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
