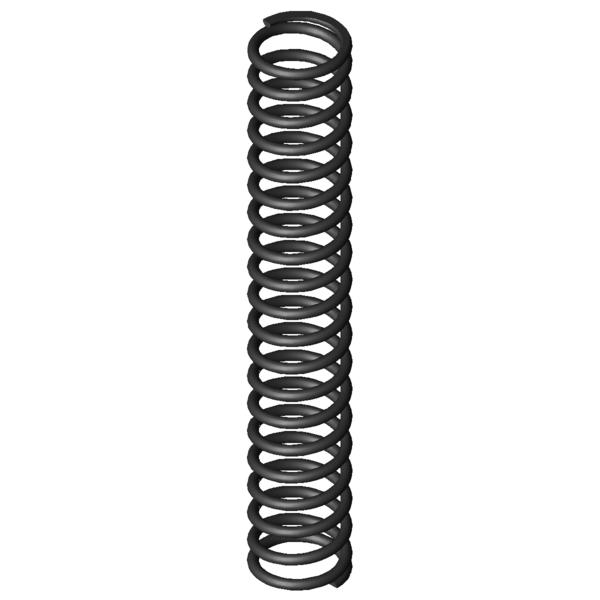

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
63
mm
diamètre d'enroulement moyen
De
71
mm
diamètre extérieur d'enroulement
Dd
53,6
mm
diamètre maximal du mandrin
Dh
73,1
mm
diamètre minimum de la douille
L0
435
mm
longueur libre
Lk
314,17
mm
longueur de flambage
Fn
2186,881
N
force maximum en cas de charge statique
Ln
192,57
mm
longueur minimum en cas de charge statique
sn
242,43
mm
flexion maximum en cas de charge statique
Fndyn
2029,629
N
force maximum pour charge dynamique
Lndyn
210
mm
longueur minimum pour utilisation dynamique
shdyn
86,12
mm
course maximum en cas d'utilisation dynamique
S
23,081
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
9,021
N/mm
raideur du ressort
Masse
1612,1097
g
masse d'un ressort
Fntol
96,8
N
tolérance (+/-) pour force maximum statique
Fndtol
94,9
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
7,1
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AY
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
